Przed automatycznym wyświetlaniem kołnierzy należy określić domyślny typ kołnierza — w oknie dialogowym Właściwości typu.

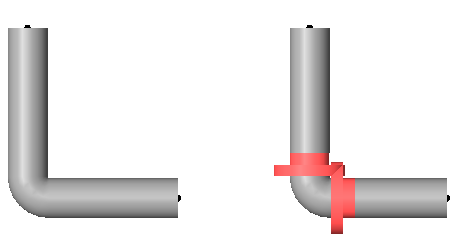

Ilustracja po lewej stronie wyświetla połączenie rurowe bez kołnierzy. Ilustracja po prawej stronie wyświetla wyróżnione kołnierze między końcami rur i kolanami.
- W przeglądarce projektu otwórz widok, w którym chcesz umieścić kołnierz.
- W przeglądarce projektu rozwiń drzewo Rodziny
RuryTypy rur. - Kliknij prawym przyciskiem myszy typ rury, następnie kliknij opcję Właściwości.
- W oknie dialogowym Właściwości typu, w obszarze Parametry typu >> Mechaniczne należy określić domyślny typ złączki kołnierza używany z wybranym typem rury.Uwaga: Domyślnie dla typu kołnierza jest ustawiona wartość Brak. Jeśli jest ustawiona wartość Brak, dla rury nie będzie wyświetlony żaden typ kołnierza.
- Kliknij przycisk OK.
- Narysuj jedną lub więcej rur i dodaj złączki.
Kołnierze są automatycznie dodawane między zakończeniami rur i złączek.
