Kierowanie reflektora

W modelu budynku istnieje możliwość sterowania położeniem reflektora, tak aby można było uzyskać żądane efekty oświetleniowe. Aby umiejscowić reflektor, należy użyć parametrów kątów i narzędzia Obróć.

Aby skierować reflektor

1. Dodaj reflektory do modelu budynku, umieszczając je w położeniach zbliżonych do docelowych.

   Zobacz Dodawanie oprawy oświetleniowej do modelu budynku.

2. Skonfiguruj widoki w następujący sposób:
   1. Pozostaw otwarty (lub ponownie otwórz) widok, w którym dodano oprawy oświetleniowe (w tej procedurze ten widok będzie określany jako widok rozmieszczenia). Powiększ oprawy, tak aby łatwo było można wybierać je w celu obracania lub przesuwania. Włącz wyświetlanie źródeł światła. (Zobacz temat Wyświetlanie źródeł światła w widoku).
   2. Kliknij kolejno kartę Widokpanel Okno (Zamknij ukryte), aby zamknąć wszystkie inne widoki projektu.
   3. Otwórz drugi widok, w którym będzie można wyświetlić padanie światła na powierzchnie (taki jak widok elewacji, przekrój lub widok 3D) (W tej procedurze ten widok będzie określany jako widok oświetlenia). Na pasku kontroli widoku, w obszarze Styl wizualny wybierz opcję Cieniowanie. Włącz wyświetlanie źródeł światła. (Zobacz temat Wyświetlanie źródeł światła w widoku).


      Reflektory ze źródłami światła wyświetlane w widoku elewacji przy włączonej opcji Cieniowanie

   4. Aby ustawić okna sąsiadująco, tak aby można było zobaczyć oba widoki w jednym momencie, kliknij kolejno kartę Widokpanel Okna (Sąsiadująco).
3. W widoku rozmieszczenia obróć reflektory tak, aby skierować ich światło w żądanym kierunku.

   Użyj narzędzia Obróć. Zobacz Obracanie elementów.

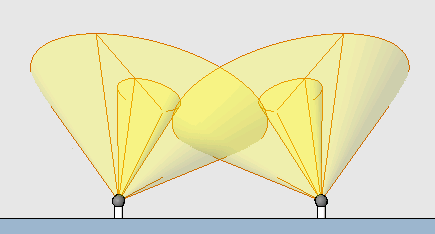

   Reflektory obrócone 30 stopni w kierunku środka

4. Aby nachylić reflektor i sterować wielkością jego wiązki światła, wykonaj następujące czynności:
   1. W jednym z widoków wybierz reflektor, a następnie kliknij kolejno kartę Zmień | Oprawy oświetleniowepanel Właściwości (Właściwości typu).
   2. Kliknij polecenie Powiel, aby utworzyć nowy typ.
   3. Wprowadź nazwę nowego typu i kliknij przycisk OK.
   4. W oknie dialogowym Właściwości typu przewiń listę w dół do parametrów Kąt nachylenia, Kąt pola reflektora i Kąt wiązki światła reflektora.
   5. Wprowadź żądane wartości dla każdego z parametrów.

      Zobacz Kąty reflektorów.

   6. Kliknij przycisk OK.
   7. Sprawdź rezultaty w widoku oświetlenia.

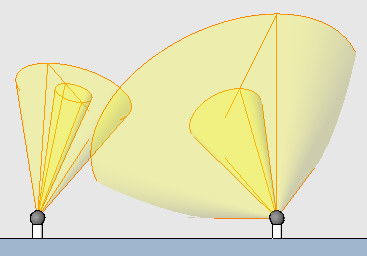

      Na przykład na poniższym rysunku lewy reflektor ma mniejszy kąt wiązki światła i kąt pola. W przypadku prawego reflektora kąt nachylenia został zmieniony z 60 stopni na 45 stopni.



   Powtórz tę czynność dla każdego reflektora, który wymaga nachylenia.

5. Jeśli to konieczne, przeprowadź precyzyjne regulacje, aby osiągnąć żądany efekt.

   Na przykład w celu uzyskania żądanych efektów oświetleniowych może zaistnieć potrzeba dodania lub usunięcia reflektorów, dopasowania ich położeń albo zmiany ich kątów obrotu oraz kątów nachylenia, pola i wiązki światła.

   Wskazówka: Aby równomiernie oświetlić powierzchnię, ustaw oprawy oświetleniowe tak, aby kąty wiązek światła nieznacznie nakładały się na siebie.

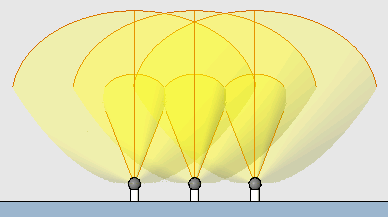

   Trzy reflektory z kątami wiązek światła nieznacznie nakładającymi się w celu równomiernego oświetlenia ściany
