To narzędzie umożliwia sprawdzenie systemów mechanicznych utworzonych w projekcie w celu sprawdzenia, czy każda zmienna została przypisana do systemu zdefiniowanego przez użytkownika i poprawnie połączona.
Sprawdzanie systemów kanałów
Aby sprawdzić połączenia systemów kanałów w modelu, kliknij kolejno kartę Analiza
panel Sprawdź systemy
Sprawdź systemy kanałów.

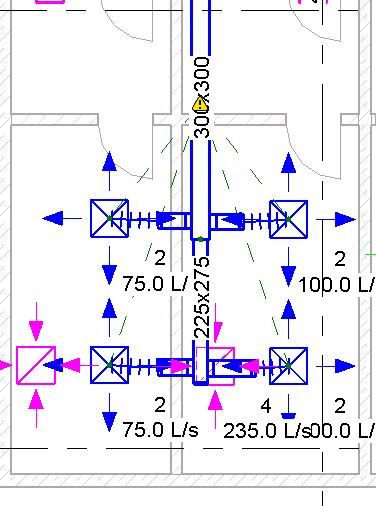

- System nie jest poprawnie połączony.
System nie jest poprawnie połączony, gdy elementy w systemie nie tworzą pojedynczej sieci fizycznej. Na przykład system obejmujący co najmniej jeden terminal wentylacyjny niepołączony w pojedynczą sieć kanałów jest uznawany za niepoprawnie połączony.
- Istnieje niezgodność ustawień przepływu/zapotrzebowania.
- Istnieje niezgodność kierunku przepływu.

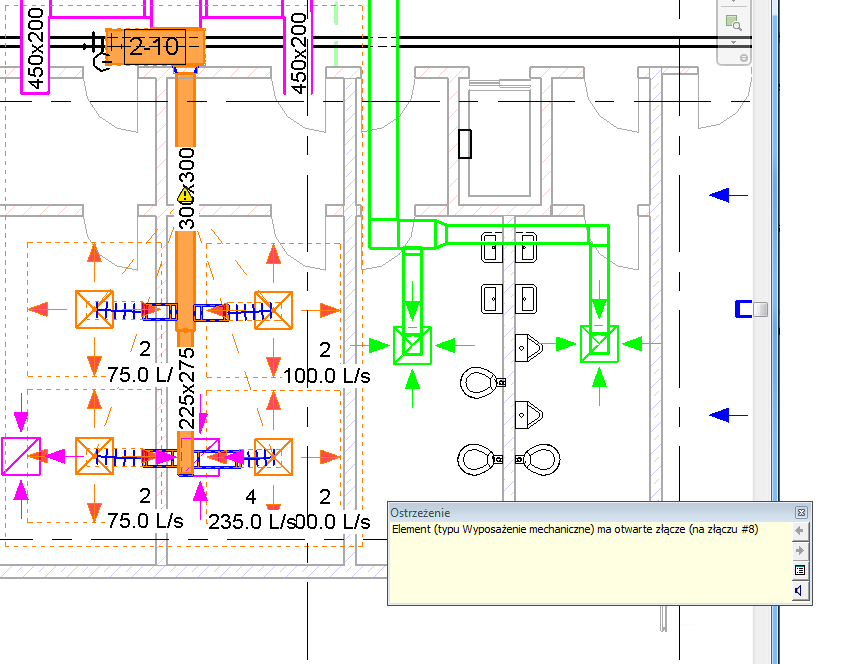

Kliknij znacznik ostrzeżenia, aby wyświetlić powiązany komunikat ostrzeżenia. W razie potrzeby, przy odpowiednim ostrzeżeniu, kliknij przyciski strzałek, aby przewinąć listę komunikatów ostrzeżeń. Kliknij opcję
Rozwiń okno dialogowe ostrzeżenia, aby wyświetlić szczegóły ostrzeżenia.
Kliknij ponownie opcję Sprawdź systemy kanałów, aby wyłączyć graficzne znaczniki ostrzegawcze.
Pokazywanie odłączy
panel Sprawdź systemy
Pokaż niepodłączone. W oknie dialogowym Pokaż opcje odłączeń wybierz jedną lub więcej z następujących opcji: - Kanał
- Kreska pionowa
- Drabinka kablowa i rura kablowa
- Elektryczne
W poniższym przykładzie wybrano znaczniki odłączenia przepustu kablowego.
Kliknij znacznik ostrzeżenia, aby wyświetlić powiązany komunikat ostrzeżenia. Kliknij opcję Rozwiń okno dialogowe ostrzeżenia, aby wyświetlić szczegóły ostrzeżenia.
Kliknij opcję Pokaż niepodłączone i usuń zaznaczenie pola wyboru, aby wyłączyć znaczniki odłączenia.
