Z procesem szkicowania w programie Revit związanych jest wiele specyficznych terminów:
- Szkicowanie to proces rysowania elementów w programie Revit.
- Elementy oparte na szkicu to elementy (na przykład stropy, sufity i tłoczenia), które są zwykle tworzone przy użyciu trybu szkicowania. Istnieją również takie elementy, na przykład ściany, które są szkicowane, ale w ich przypadku nie jest wymagane użycie trybu szkicowania.
- Tryb szkicowania stanowi środowisko w programie Revit, umożliwiające szkicowanie elementów, których rozmiar lub kształt nie może zostać określony automatycznie, na przykład podczas tworzenia (lub edycji szkicu) dachu lub stropu. Po przejściu do trybu szkicowania na wstążce wyświetlane są narzędzia, które mają zastosowanie dla typu tworzonego lub edytowanego szkicu.
- Wszystkie elementy składające się z elementów opartych na szkicu (takie jak dach) są określane jako szkic.

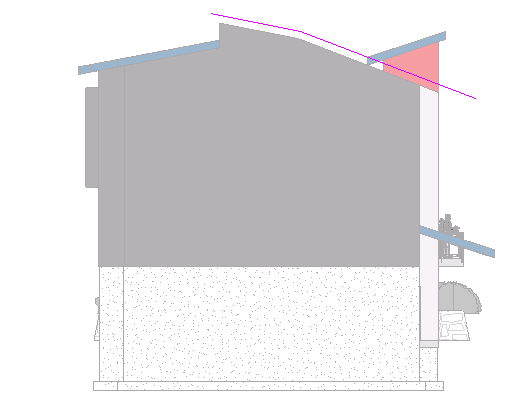

Na przykład na poniższym rysunku zaznaczony został dach oparty na szkicu.
W tym przykładzie po wybraniu dachu (utworzonego przez wyciąganie) można kliknąć kolejno kartę Zmień | Dachy
panel Tryb

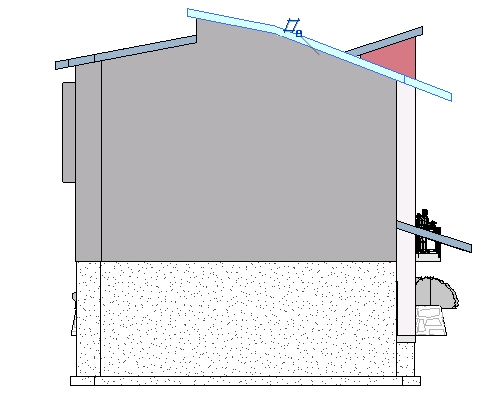

(Edytuj profil), co spowoduje otwarcie szkicu (różowe linie na kolejnej ilustracji) w trybie szkicowania. W przypadku dachu utworzonego wg podrysu wybierz dach, a następnie kliknij kolejno kartę Zmień | Dachypanel Tryb
(Edytuj podrys). W tym miejscu można edytować pojedyncze elementy szkicu. Narzędzia dostępne w trybie szkicowania różnią się w zależności od typu edytowanego elementu.
