W środowisku projektowania koncepcyjnego do wymiarów można dodać etykiety poprzez przypisanie do nich parametrów, a następnie bezpośrednio manipulować nimi w celu poznania wariantów projektu. Podczas manipulowania wymiarem sparametryzowanym, dopasowywane są wszystkie powiązane z nim elementy geometrii, a etykiety wymiarów ulegają zmianie, tak aby odzwierciedlić nowe wartości. Etykiety wymiarów są zmieniane dynamicznie podczas manipulowania nimi w obszarze rysunku.

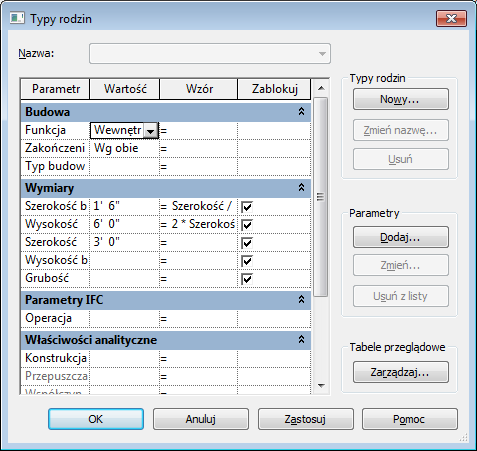

Gdy wartości wymiaru sparametryzowanego ulegają zmianie, wartości parametru typu rodziny również są aktualizowane w oknie dialogowym Typy rodziny, gdzie można wprowadzić formuły definiujące powiązania pomiędzy wymiarami, tak jak pokazano na rysunku.
Na przykład przeciągnij wymiar z etykietą do nowego położenia. Wszystkie linie skojarzone za pomocą formuł są przesuwane z uwzględnieniem ustawień parametrów. Na przykład jeśli parametr B = A/2,wartość parametru B wynosi zawsze połowę wartości parametru A. Jeśli wartość parametru B zostanie zmieniona na 8, wartość A zmieni się na 16. Zmiany wartości parametrów można zobaczyć w obszarze rysunku podczas bezpośredniego manipulowania tymi liniami.
Formuł przypisane do parametru są wyświetlane na liście rozwijanej Etykieta znajdującej się na pasku opcji. Można je wybierać i stosować do wymiarów sparametryzowanych. Po zastosowaniu do wymiaru formuła jest wyświetlana jako nowa etykieta w obszarze rysunku.
