Widok elewacji, przekrój lub widok odwołania można obciąć względem dalekiej płaszczyzny cięcia. Opcję tę można aktywować dla widoku za pomocą parametru Daleka płaszczyzna przycięcia. Daleka płaszczyzna przycięcia jest zdefiniowana za pomocą parametru Odsunięcie dalekiego przycięcia.
Przykład

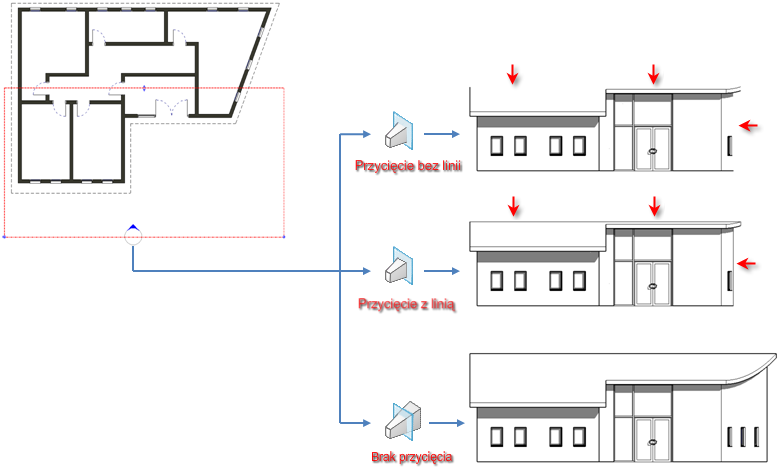

Na poniższym rysunku przedstawiono płaszczyznę przycięcia dla tego modelu i wynikowe reprezentacje widoku elewacji dla opcji parametru Daleka płaszczyzna przycięcia (Przytnij bez linii, Przytnij z linią, Brak przycięcia).
Elementy, dla których istnieje symboliczna reprezentacja w pewnych widokach (na przykład belki konstrukcyjne) oraz rodziny, dla których cięcie nie jest dopuszczalne, nie podlegają zmianom wynikającym z cięcia widoku elewacji, przekroju lub widoku odwołania za pomocą dalekiej płaszczyzny cięcia. Są one wyświetlane bez cięcia.
Ta właściwość nie ma wpływu na drukowanie.
Aby wykonać cięcie za pomocą dalekiej płaszczyzny cięcia:
- W Przeglądarce projektu kliknij prawym przyciskiem myszy widok, który ma zostać przycięty przy użyciu dalekiej płaszczyzny cięcia, i wybierz opcję Właściwości.
Jeśli widok jest aktywny w obszarze rysunku, można kliknąć prawym przyciskiem myszy i wybrać opcję Właściwości widoku.
- Na palecie Właściwości znajdź parametr Daleka płaszczyzna przycięcia.
Parametr Daleka płaszczyzna przycięcia jest dostępny dla widoku elewacji, przekroju i widoku odwołania. Aby użyć tego parametru w widoku odwołania, dla parametru Ustawienia dalekiej płaszczyzny przycięcia wybierz opcję Niezależna.
- Kliknij przycisk w kolumnie wartości.
Zostanie wyświetlone okno dialogowe Daleka płaszczyzna przycięcia.
- W oknie dialogowym Daleka płaszczyzna przycięcia wybierz opcję i kliknij przycisk OK.
- Wprowadź wartość parametru Odsunięcie dalekiego przycięcia, aby określić, gdzie zostanie przycięty widok po uaktywnieniu właściwości Daleka płaszczyzna przycięcia.
