Analisar layouts de fábrica

Analisar transporte

É possível analisar os custos de transporte do produto usando um número de variáveis. O resultado ajudará a otimizar o posicionamento do recurso de fábrica em seu layout. É possível ajustar as variáveis de análise.

Para analisar os custos de transporte:

1. Clique em guia Fábrica > Análise > Transporte .

   O Navegador de Fluxo do Material exibe a guia Roteamentos com a lista de trabalhos.

2. Todos os trabalhos são imediatamente analisados e os resultados apresentados.

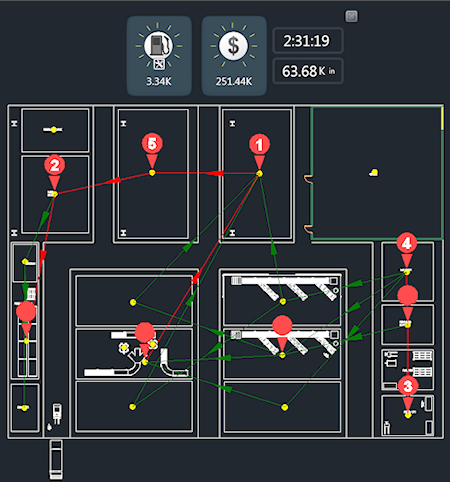

3. Os indicadores de Transporte e de Custo Total exibem os resultados da análise. Sinalizadores e linhas de conexão fornecem feedback adicional.



   Os sinalizadores vermelhos numerados aparecem ao lado das estações. Os sinalizadores indicam a intensidade da Estação, uma medição de quanto material flui pela estação. Os sinalizadores numerados podem ser usados para guiá-lo até a região onde as alterações podem ter um impacto maior.

   Entre as estações estão linhas de conexão coloridas em vermelho ou verde. Vermelho indica uma alta intensidade ou alto fluxo de material. Eles podem ser usados como indicadores de regiões na rede de estações e de trabalhos que têm o maior impacto no custo de transporte.

4. Para executar uma análise discreta de um ou mais trabalhos, clique com o botão direito do mouse no indicador da análise e clique em Selecionar Trabalho. Em seguida, no Navegador de Fluxo do Material, selecione um ou mais trabalhos para analisar. Após selecionar os trabalhos para analisar, pressione <Enter>.
5. Reposicione as estações, usando o recurso de clicar e arrastar para modificar o impacto.

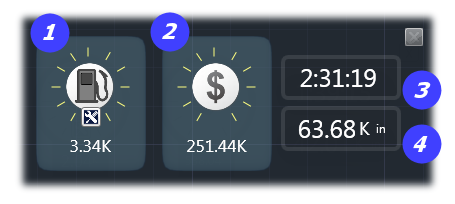

Indicadores de transporte

É possível ajustar o tipo de intensidade do indicador, assim como as informações relatadas pelo indicador.



1. Custo de transporte = Tempo de viagem X Taxa de custo.
2. Custo total = Custo de transporte + Custo de usinagem.
3. Exibe o Tempo total de viagem.
4. Exibe a Distância total da viagem.

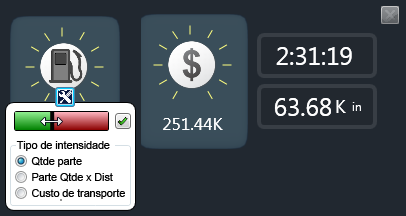

Acesse as configurações do Indicador clicando no indicador de Custo de Transporte.



Arraste a barra separadora preta entre os campos vermelho e verde para modificar a sensibilidade. Especifique o Tipo de Intensidade.

Nota: O menu de contexto do indicador fornece acesso às variáveis reportadas. Clique com o botão direito do mouse no Indicador e use o menu desdobrável do indicador para modificar quais variáveis contribuem.
