Ativar e desativar os tipos de snap

Ativar e desativar os tipos de snap

Os tipos de snap podem ser ativados ou desativados para facilitar o posicionamento de componentes no layout de fábrica.

Acesso:

Faixa de opções: guia Fábrica painel Opções Tipos de snap

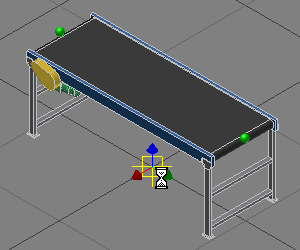

Snap ao piso	Marque essa caixa para ativar o snap no piso do layout. Por padrão, essa opção está ativada. Dica: Pressione F8 para desativar temporariamente a configuração Snap no piso ao arrastar um recurso.
Snap à grade	Marque essa caixa para ativar a habilidade de realizar o snap nas linhas da grade piso do layout. O valor de Tolerância de snap na grade na caixa de diálogo Opções de fábrica define a distância do ponteiro do mouse até o ponto da grade para ativar o snap. Por padrão, esse valor é definido como 25 pixels.
Snap ao esboço	Marque essa caixa para ativar o snap em uma entidade de esboço colocada no piso. Ao realizar o snap em entidades de esboço, extremidades, pontos centrais e todos os outros pontos ao longo das entidades de esboço são reconhecidos para ajudar a posicionar componentes no layout. A Tolerância de snap na geometria do Inventor na caixa de diálogo Opções de fábrica define a distância do ponteiro do mouse até o ponto na entidade de esboço para ativar o snap. Por padrão, esse valor é definido como 5 pixels.

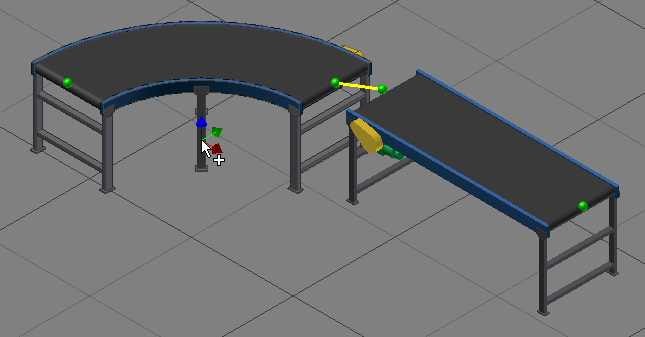

Snap ao conector	Marque essa caixa para ativar a habilidade de realizar o snap em pontos de conector estabelecidos nos recursos. Por padrão, essa opção está ativada. O valor de Tolerância de snap no conector na caixa de diálogo Opções de fábrica define a distância do ponteiro do mouse até o conector para ativar o snap. Por padrão, o valor de Tolerância de snap no conector está definido como 25 pixels. A Tolerância de visualização de snap no conector controla o comprimento de banda elástica.
Snap na superfície	Marque essa caixa para ativar a habilidade de realizar o snap na superfície de um recurso colocado no layout de fábrica. Por padrão, esta opção está desativada. A Tolerância de snap na geometria do Inventor na caixa de diálogo Opções de fábrica define a distância do ponteiro do mouse até o ponto na superfície do recurso para ativar o snap. Por padrão, esse valor é definido como 5 pixels.
Snap no vértice ou aresta	Marque essa caixa para ativar a habilidade de realizar o snap de um recurso no vértice ou aresta de um recurso existente no layout de fábrica. Por padrão, esta opção está desativada. A Tolerância de snap na geometria do Inventor na caixa de diálogo Opções de fábrica define a distância do ponteiro do mouse até o vértice ou aresta do recurso para ativar o snap. Por padrão, esse valor é definido como 5 pixels.
Snap à sobreposição de DWG	Marque essa caixa para ativar a habilidade de realizar o snap em um objeto de desenho 2D em uma sobreposição de DWG. Extremidades, pontos centrais e qualquer ponto ao longo da entidade são pontos de seleção aceitáveis. A Tolerância de snap na geometria do Inventor na caixa de diálogo Opções de fábrica define a distância do ponteiro do mouse até o ponto no objeto de desenho 2D para ativar o snap. Por padrão, esse valor é definido como 5 pixels.

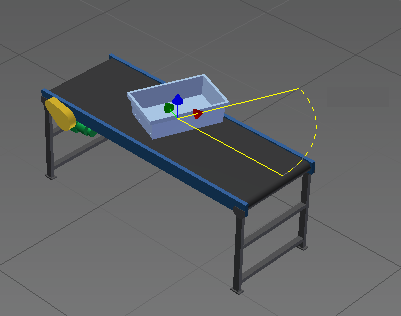

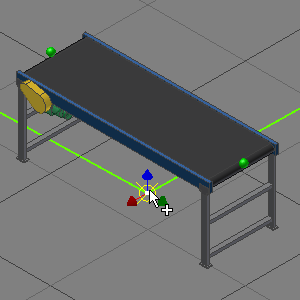

Snap à linha de rastros	Marque essa caixa de seleção para ativar a habilidade de realizar o snap em interseções virtuais de pontos ou vértices. As linhas de Rastro são usadas junto com o comando Reposicionar para posicionar com mais precisão os recursos. Por padrão, essa opção está ativada. A Tolerância de snap na geometria do Inventor na caixa de diálogo Opções de fábrica define a distância do ponteiro do mouse até o ponto na linha de rastros para ativar o snap. Por padrão, esse valor é definido como 25 pixels.
Snap para ponto de nuvem	Marque essa caixa para ativar a habilidade de realizar o snap para um ponto selecionado em uma nuvem de pontos. A seguir, é possível utilizar o Reposicionar para posicionar com mais precisão o recurso relativo a nuvem de ponto. Por padrão, esta opção está desativada. A Tolerância de snap na geometria do Inventor na caixa de diálogo Opções de fábrica define a distância do ponteiro do mouse até o ponto na nuvem para ativar o snap. Por padrão, esse valor é definido como 5 pixels.
