Fluxos de trabalho das suítes
Sincronização do AutoCAD
Faça o seguinte para criar um desenho 2D do AutoCAD a partir de um layout do Inventor Factory:
- Criar um novo ou abra um layout existente no Inventor Factory.
Na faixa de opções, clique em guia Fábrica
painel Fluxos de trabalho das suítes Sincronizar AutoCAD. - O AutoCAD é iniciado e um desenho 2D do layout 3D é criado. (AutoCAD Architecture ou AutoCAD Mechanical é iniciado, dependendo da última versão previamente aberta).
- No Inventor, uma sobreposição de DWG 2D é criada e sobreposta no piso de fábrica.
- No navegador, o nó da sobreposição de DWG aparece com o mesmo nome do desenho 2D original e é representada com este ícone
para indicar o vínculo entre o layout e o desenho 2D recentemente criado.
Criar a partir do AutoCAD
Faça o seguinte para criar um layout 3D do Inventor Factory de um layout 2D de fábrica existente do AutoCAD .
Na faixa de opções, clique em guia Fábricapainel Fluxos de trabalho das suítes Criar do AutoCAD. - A caixa de diálogo Novo layout do DWG é exibida. Procure e selecione o layout 2D (.dwg) do AutoCAD que deseja utilizar.
- O o novo layout do Inventor Factory é criado. Os recursos 2D e encadeados do AutoCAD são automaticamente preenchidos com seus 3D equivalentes. Nota: Ocasionalmente, os recursos de comprimentos fora do padrão são criados usando o AutoCAD Factory no recurso em cadeia. Estes recursos são convertidos automaticamente para personalizar os recursos e representados em cor vermelha. É possível desativar a cor padrão, ou especificar uma cor personalizada, na guia DWG de caixa de diálogo Opções de fábrica no Inventor Factory.
- No Inventor, uma sobreposição de DWG 2D é criada e sobreposta no piso de fábrica.
- No navegador, no nó da sobreposição de DWG aparece com o mesmo nome do desenho 2D original e é representado com este ícone para indicar o vínculo entre o layout 2D e o layout de fábrica 3D recentemete criado.

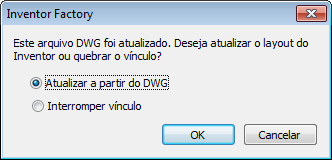

Atualizar a partir do AutoCAD
Use o procedimento a seguir para atualizar um layout 3D de fábrica quando as revisões forem feitas para o layout do AutoCAD. Se o layout 2D é aberto no AutoCAD, ela deve ser fechado antes da atualização ser executada.
- O ícone do navegador para o nó de desenho indicará que o desenho 2D original foi revisado
e o layout 3D de fábrica requer atualização.
Na faixa de opções, clique em guia Fábrica painel Fluxos de trabalho das suítes Atualizar do AutoCAD. Nota: Como alternativa, clique com o botão direito do mouse no nó do desenho no navegador e selecione Atualizar no menu pop-up de contexto.- Os sobreposições DWG originais são excluídas e o arquivo DWG é revisado novamente e sobrepostas no piso de fábrica.
- Uma vez que a atualização é concluída, o layout de fábrica reflete as revisões do desenho 2D original.
- No navegador, o nó da sobreposição de DWG aparece com este ícone para indicar o vínculo entre o layout 2D e o layout 3D de fábrica atualizado que está novamente em sincronização.
Interromper vínculo com o AutoCAD
Faça o seguinte para quebrar o vínculo entre o layout 3D do Inventor e um desenho 2D do AutoCAD.
Na faixa de opções, clique em guia Fábricapainel Fluxos de trabalho das suítes Quebrar vínculo com o AutoCAD. Nota: Como alternativa, clique com o botão direito do mouse no nó do desenho no navegador e selecione Quebrar vínculo através do menu pop-up de contexto.- O ícone do navegador para o nó do desenho reinicia a sua aparência normal
para indicar que o vínculo foi corretamente quebrado.
O que acontece se um layout 3D contém sub-layouts?
Qualquer sub-layouts em um layout 3D são convertidos automaticamente a REFEXs (referências externas) quando sincronizados com o AutoCAD Factory. Se o sublayout contém qualquer recursos 3D publicado , os recursos são substituídos por seus equivalentes 2D no AutoCAD.
