- Clique em
para abrir o ponto de nuvem da paleta Temas. - Clique em
(Adicionar um novo tema). - Nos grupos Parâmetros do tema, faça o seguinte:
- Insira um nome para o tema.
- Selecione um tipo de análise. Para obter detalhes, consulte a seção "Dicas avançadas" abaixo.
- Indique o Número de regras.
Um número maior de regras resulta em uma transição mais suave entre as cores.
- Se você tematizar por elevação ou classificação, em Faixa de cores, selecione um Tipo de paleta predefinido ou especifique as configurações Cor de e Cor para.
Se você especificar as cores de início e fim, o InfraWorks 360 criará valores de cores entre a primeira cor na seleção (Cor de) e Cor para do tema. A área de Visualização exibe valores de cores.
- Para alterar uma cor individual no tema, clique duas vezes em sua barra de cor e especifique uma cor diferente.
Dicas avançadas
Os seguintes tipos de análises estão disponíveis:
| Normal | O termo "normal" se refere à direção na qual a face está apontando, ortogonal à sua superfície. A direção do normal indica a superfície da face frontal ou externa. Como um único "ponto" da nuvem de pontos não tem realmente uma face, o normal para cada ponto em uma nuvem de pontos é derivado de outros pontos que têm uma relação plana com aquele ponto (por exemplo, os pontos em uma parede). O tema Normal mostra quais pontos estão alinhados ao exibir as cores atribuídas para os valores X, Y, Z associadas à direção do normal para o ponto. Não é possível especificar as cores para este tipo de tema. |

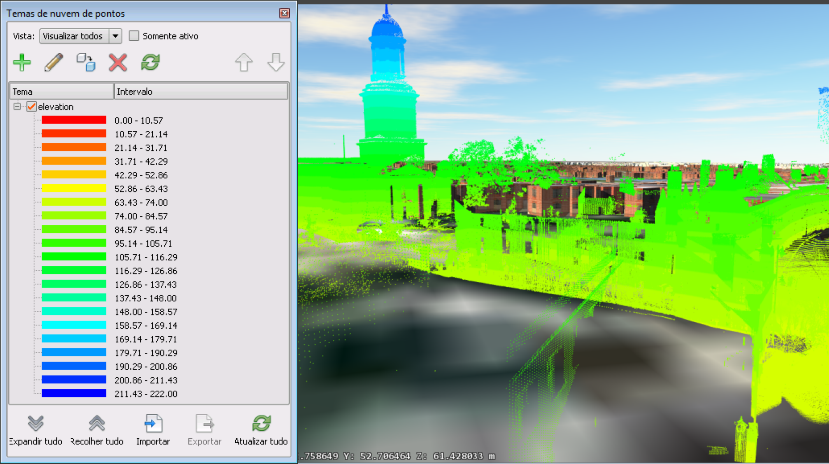

| Elevação | Temas por altura. Os valores mínimo e máximo são determinados automaticamente, com base nos dados da nuvem de pontos. É possível ajustá-los, se necessário. |
| Cor única | Se você selecionar Cor única, nenhuma outra opção estará disponível. |
| Classificação | Temas por IDs de classificação nos dados associados da nuvem de pontos. Esta opção estará disponível somente se a nuvem de pontos tiver sido classificada. |
