Conceitos de modelagem 3D

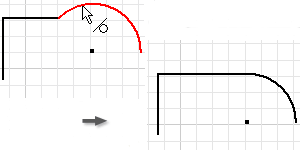

restrições 2D Limitam a alteração e definem a forma de um esboço.
associação bidirecional de 2D para 3D As atualizações são executadas automaticamente entre o modelo 3D e o desenho 2D associado. Quando o modelo 3D é alterado, o desenho é atualizado automaticamente.
associação bidirecional de 2D para 3D As atualizações são executadas automaticamente entre o desenho 2D e o modelo 3D associado. Quando as cotas de modelo no desenho são alteradas, o modelo 3D é atualizado automaticamente.
parâmetros e unidades Os parâmetros definem o tamanho e a forma das operações e controlam a posição relativa dos componentes dentro das montagens.
esboços consumidos e não consumidos Os esboços consumidos são esboços 2D ou perfis utilizados para criar uma peça ou uma operação de uma peça. Estes esboços podem ser reutilizados. Os esboços fechados não consumidos são utilizados para criar uma peça ou uma operação de uma peça.
geometria de referência Arestas de modelo projetadas, vértices ou operações de trabalho presentes no plano do esboço ativo. A geometria de referência é associada com a geometria criada previamente.
Extrusão Adição de volume perpendicular a um esboço 2D.
revolução Criação de uma extrusão concêntrica ao redor de um eixo ou de uma linha de esboço reta.
transição Criação de uma extrusão cuja forma varia de um perfil de esboço ao seguinte.
casca Criação de uma cavidade em uma peça com uma espessura de parede determinada.
varredura Criação de uma extrusão de uma forma de esboço ao longo de um caminho definido.
arredondamento variável Criação de uma fusão suave de um raio a outro e uma fusão reta entre raios.
vértice de arredondamento radial Criação de transições contínuas tangentes entre filetes em arestas com interseção. Podem ser especificados vértices independentes para as arestas nas interseções.
nervuras e reforços Criação de nervuras (formas de apoio fechadas de paredes delgadas) e reforços de corte (formas de apoio abertas de paredes delgadas).
costurar superfície Treinamento de uma superfície que é obtida ao costurar arestas de superfície adjacentes do mesmo tamanho.
divisão de face Divisão das faces de uma peça para adicionar desmoldagem ou divisão de uma peça e eliminação de uma parte. As divisões de face devem ser feitas em corpos sólidos e de superfície e as divisões de peça em corpos sólidos.
inclinação de faces Aplicativo de desmoldagem ou inclinação de faces em projetos de fundicão ou moldados para permitir extrair peças de moldes.
vista de corte parcial Eliminação de uma área definida de material para expor peças ou operações sobrepostas em uma vista de desenho.
suprimir operações Desativação e ativação da visualização de uma ou várias operações sem excluí-las. As operações suprimidas são ressaltadas quando o cursor é movido sobre elas.

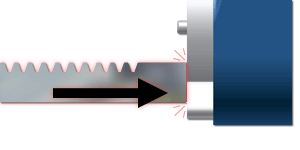

detecção de colisões Identificação de componentes colocados de forma incorreta quando são simuladas as restrições para imitar o movimento mecânico.

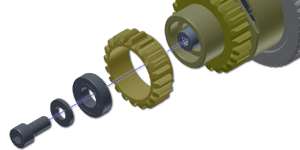

Ajustes de posição e trajetórias Descomposição de uma vista de apresentação com ajustes de posição e trajetórias especificadas que são exibidas ou removidas.

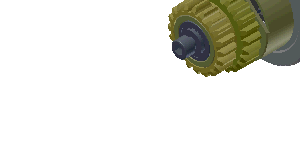

animação 3D Desenvolvimento, reprodução e gravação de animações de vistas explodidas para exibir a ordem e o caminho de ajustes de posição em uma montagem complexa. Podem ser criadas apresentações detalhadas de projetos de protótipos ou de produtos acabados. Pressione F5 para reproduzir a animação.
