Nesta outra parte do tutorial, o fluxo de trabalho é revertido e os dados elétricos exportados do Inventor para o AutoCAD Electrical.
Adição de um conector

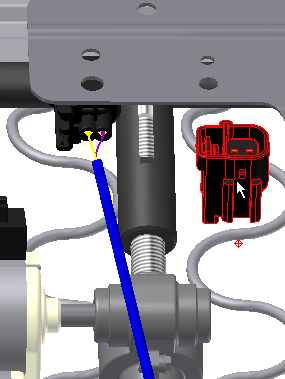

- Insira uma ocorrência do conector 900356.ipt. Coloque a ocorrência de maneira aproximada, como mostra a imagem.Dica: Arraste uma das ocorrências do navegador para a janela de desenho para criar uma outra, em vez de utilizar o comando Inserir.

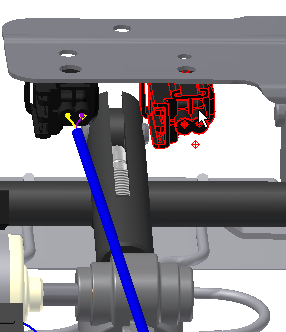

- Na guia Montar painel Posição, utilize Snap ao eixo ou Mover e Girar. Aproxime a posição do conector, como mostra a próxima imagem. O objetivo é de que os pinos do conector fiquem de frente para o assento.
Normalmente, restrições de montagem são utilizadas para colocar e restringir o componente, mas neste exercício isso não será necessário.
