Adição de segmentos de fiação

Agora é possível adicionar os dois segmentos de fiação.

1. No navegador, clique duas vezes em Harness1 para editar a fiação. Tenha cuidado ao editar a montagem da fiação ao invés da peça da fiação.
2. Selecione Cabeamento elétricoCriarCriar segmento.

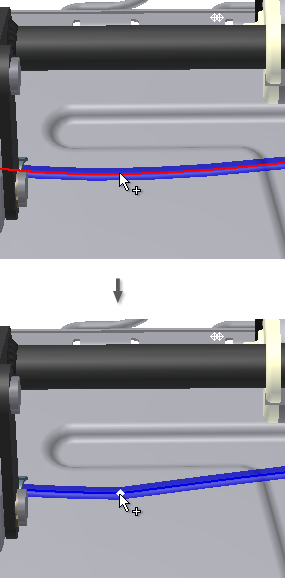

3. Selecione o segmento existente na parte frontal do assento para colocar o primeiro ponto. Neste exercício, não é necessário selecionar uma posição exata.

4. Selecione o ponto de trabalho existente para definir o próximo ponto de segmento.

5. Selecione o outro ponto de trabalho para definir a extremidade. Eles estão muito próximos entre si. Amplie para vê-los melhor.

6. Clique com o botão direito e selecione Continuar. O primeiro segmento é criado.
