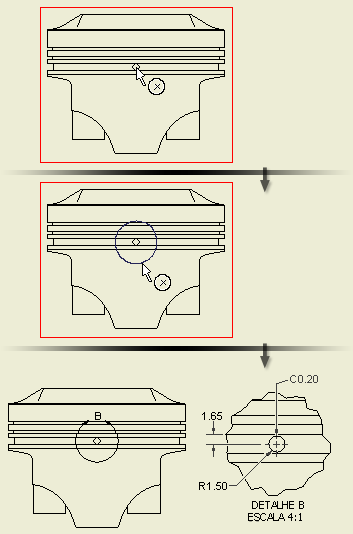

Caixa de diálogo Vista de detalhe

Acesso:

Faixa de opções: guia Inserir vistas painel Criar Detalhe

Legenda/escala da vista

Especifica a legenda e a escala da vista.
Identificador da vista	Edita o identificador da vista.
Escala	Define a escala da vista, com relação à peça ou à montagem. Insira a escala na caixa ou clique na seta para selecionar uma na lista de escalas utilizadas habitualmente. Pode ser inserida uma escala que não esteja na lista. A nova escala aparece na lista em cima de uma linha e fica disponível enquanto o Autodesk Inventor estiver aberto. Não é adicionada à lista de escalas do estilo Padrão. Nota: A alteração da escala de um vista principal não afeta a escala da vista de detalhe.
	Exibe ou oculta a legenda da vista.
	Edita o texto da legenda da vista na caixa de diálogo Formatar texto.

Estilo

Define o estilo de exibição da vista. O tipo de exibição padrão para uma vista de detalhe é o mesmo que o da vista principal correspondente. Para alterar o estilo de exibição, clique em um comando.
	Define a exibição para mostrar as linhas ocultas.
	Define a exibição para remover as linhas ocultas.
	Define a exibição para que exiba um estilo de hachura.

Visualização

Forma da borda	Especifica a forma da borda como Circular ou Retangular para vistas de detalhe. A forma da borda é a mesma para a vista principal e para a vista de detalhe.
Forma do corte	Especifica o tipo da linha de corte como Irregular (o tipo padrão para as duas formas da borda) ou Suavizado.
Exibir limite de detalhe pleno	Exibe um limite pleno (circular ou retangular) ao redor da vista de detalhe resultante.
Exibir linha de conexão	Exibe uma linha de conexão entre a borda e o limite pleno na vista de detalhe.
