- Na faixa de opções, clique na
guia Esboço
painel Formato
Construção
para redefinir a criação da geometria como geometria normal. - A seguir, clique em
guia Esboço
painel Desenho
Linha
ou clique com o botão direito do mouse e selecione Linha no menu de indicadores.
- Na janela de desenho. mova o cursor para o canto inferior esquerdo do Base Cilíndrica.ipt até você ver um círculo verde. Indica você está sobre a extremidade da linha de construção que você projetou previamente.
- Clique para inserir o primeiro ponto da sua linha.

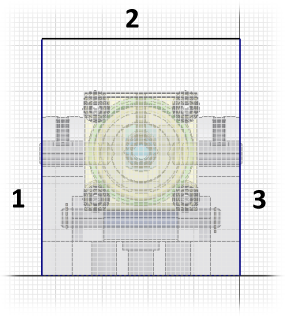

- Prestando atenção às indicações de restrições vertical e horizontal, coloque três linhas: vertical, horizontal e, então, vertical novamente. Iniciando o novo segmento na extremidade do segmento anterior assegura que as linhas formam um único e aberto perfil. Seu perfil deve aparecer como na imagem a seguir:
Nota: Para determinar a extremidade horizontal no final direito do segmento 2, arraste o cursor para abaixo para localizar o ponto final direito da linha de construção que você projetou previamente e, a seguir, mova o cursor para acima verticalmente mantendo o alinhamento. A extremidade inferior do segmento 3 deve coincidir com a extremidade direita da linha de construção projetada.Estas três linhas representam as faces internas do Flange de Contorno que cria a operação base da proteção de chapa de metal.
- Clique em
guia Esboço
painel Restringir
Cota
ou clique com o botão direito do mouse e selecione Criar cota no menu de indicadores. Agora, coloque uma cota vertical de 95 mm para definir a altura da proteção. Ambos os segmentos verticais devem se ajustar à restrição horizontal que foi criada quando o segmento 2 foi colocado.
- Clique em
guia Esboço
painel Sair
Concluir esboço
ou clique com o botão direito do mouse e selecione Encerrar esboço 2D para sair do ambiente do esboço.
A seguir, crie o Flange de Contorno utilizando o esboço de perfil aberto que você recém criou.
