Nesta seção, uma porta-molde de três placas é colocada.
- Na faixa de opções, clique na
guia Montagem do molde
painel Montagem do molde
Base do molde
. - Na caixa de diálogo Base de molde, verifique se a seleção Posição está ativada. Selecione a aresta que separa o macho e a cavidade para localizar o Ponto de referência de posição, como mostra a próxima imagem.
- Na caixa de diálogo Base de molde, clique no menu suspenso Fornecedor e tipo. Em Fornecedor, selecione Futaba e em Categoria, selecione Base de moldes de três placas.
- Selecione FUTABA-DA-S-IH na lista.
- Defina o tamanho em 400 x 450 mm.

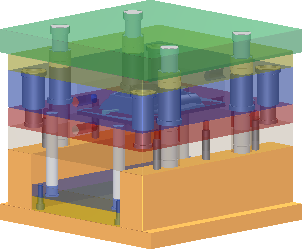

- Clique em OK para gerar a base de molde, como mostra a próxima imagem.
- Opcionalmente, se a opção Solicitar nomes de arquivos foi ativada, clique em OK na caixa de diálogo Nomear arquivo para aceitar o padrão e gerar a base de molde.
