No seu projeto, os membros verticais devem estar à altura dos canais superiores e inferiores. Devemos estender os membros verticais para satisfazer este critério.
- Oriente a vista do modelo como é exibido.
- Na faixa de opções, clique na
guia Projeto
painel Estrutura
Alongar/Encurtar
. - Selecione o canal vertical. Faça a seleção próxima da parte superior do canal.Nota: Ao estender um extremo de um componente, o extremo mais próximo do cursor quando você seleciona o componente é o extremo que é estendido.
- Assegure-se de que o comando Um extremo esteja selecionado.

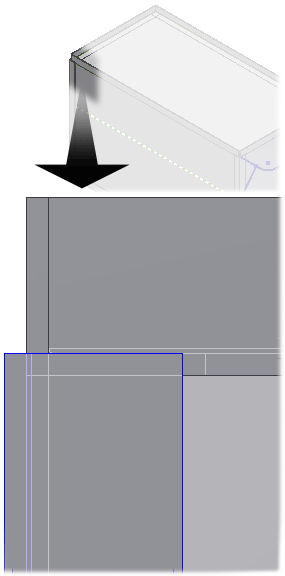

Atualmente, o extremo do canal vertical está à altura das superfícies internas dos canais superiores. A largura dos canais é de 40 mm. Por tanto, a distância de extensão é de 35 mm.
- Insira 35 mm no campo Extensão.
- Clique em Aplicar.
- Repita este procedimento para o outro extremo do canal vertical, desta vez empregando 5 mm como distância de alongamento.
- Repita este procedimento para os extremos superiores dos três canais restantes. Não é necessário ajustar os extremos inferiores dos canais restantes.
- Feche a caixa de diálogo quando tiver acabado.
