Animar câmera ou plataforma giratória de modelo

Ao aplicar um efeito de plataforma giratória como função da câmera, a câmera rotaciona ao redor do modelo fixo.

Se implementar uma plataforma giratória, o modelo rotaciona em frente a uma câmera fixa.

Criar uma plataforma giratória com câmera

  1. Na faixa de opções, clique na guia Ambientes painel Iniciar Inventor Studio .
  2. Na faixa de opções, clique na guia Renderizar painel Animar Câmera .
  3. Na guia Plataforma giratória da caixa de diálogo Animar câmera, ative a caixa de seleção Plataforma giratória para habilitar os controles.
  4. Em Eixo, selecione um dos cinco eixos disponíveis:
    • Origem X, Y ou Z
    • Câmera-H para executar uma rotação horizontal ao redor do eixo vertical do destino
    • Câmera-V para executar uma rotação vertical ao redor do eixo horizontal do destino
  5. Em Direção, especifique a direção de rotação sobre o eixo, em sentido horário ou anti-horário. A opção padrão é Sentido horário.

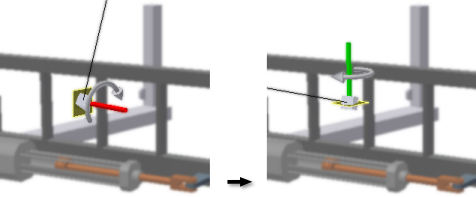

    Na região gráfica, é exibido o eixo de plataforma giratória e um gráfico de direção para que seja possível verificar a seleção executada.

  6. Em Revoluções, especifique o número de revoluções por segundo da plataforma giratória na animação. O valor mínimo é de 0,01.
  7. Clique em / min ou / seg para especificar os cálculos em minutos ou segundos.

    ou

    Clique +/- para utilizar a aceleração. Neste caso, especifica a duração da ação e o número de revoluções, e a aceleração indica a velocidade de execução. O valor padrão é Velocidade constante.

  8. Em Tempo, especifique um parâmetro. O valor padrão é Contorno. A ação começa na posição temporária 0,0 se não existirem outras ações de câmera. Caso contrário, começará após a ação de câmera mais próxima.

    Quando a primeira ação é um loop, a barra de ação expande toda a animação. É possível ajustar o intervalo de tempo para obter espaço para a nova ação.

    Ao inserir uma ação de plataforma giratória entre as ações existentes na linha do tempo da animação, o loop ocupa o tempo todo que existe entre elas.

    Nota: Com a opção Contorno (loop) selecionada, alterações são executadas no comprimento da animação, o loop é ajustado automaticamente para incluir a animação completa. Após alterar o tempo de Fim por um valor inferior ao do fim da animação, o loop não será ajustado automaticamente.
  9. Caso necessário, altere o tempo de início e fim.
  10. No navegador de animação, é exibida uma barra de ação que representa a ação de plataforma giratória, o que indica que a plataforma giratória está em uso.

    Para excluir a ação de plataforma giratória, exclua a barra de ação no navegador, ou desative a caixa de seleção Plataforma giratória.

Criar uma plataforma giratória de modelo

  1. Crie uma montagem. Esta montagem é de revestimento.
  2. Insira a montagem que deseja como destino da plataforma giratória na montagem de revestimento.
  3. Clique com o botão direito do mouse na montagem objetiva e clique em Animar componente.
  4. Crie uma ação de rotação para o componente.
  5. Especifique o número de rotações que terão lugar durante a ação.
  6. Renderize a animação especificando o estilo de luz, o estilo de cena e a câmera que deseja utilizar.
