Operações de nervura e trama

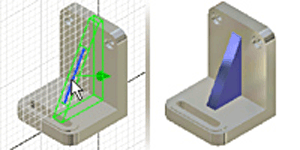

Use Nervura para criar nervuras (formas de suporte fechadas de paredes finas) e tramas (formas de suporte abertas de paredes finas) usando um perfil aberto ou fechado.

As nervuras podem ter uma espessura perpendicular ao plano do esboço e estender o material plano ao esboço. As nervuras também podem ter uma espessura plana com relação ao esboço e estender o material como perpendicular ao plano do esboço.

As nervuras e tramas são utilizadas com frequência em moldes e peças fundidas. Em peças de plástico, normalmente são utilizados para criar e evitar que se dobrem.

Defina a seção transversal de uma nervura ou trama usando um perfil aberto ou fechado. Você pode projetar o perfil para a face seguinte e definir sua direção (para especificar a forma de uma nervura ou trama) e espessura. É possível adicionar uma inclinação de faces ou operações de ressalto para tramas.

Para criar uma rede de nervuras, especifique vários perfis com ou sem interseção em um esboço. A mesma espessura (e a inclinação, se especificada) será aplicada em toda a rede.
