Nesta seção, uma peça de plástico é adicionada a uma nova montagem de projeto de molde. A peça de plástico contém vários corpos sólidos e o corpo necessário deve derivar da montagem de molde.
- Na faixa de opções, clique na guia Layout do molde
painel Layout do molde Peça plástica
. - Na caixa de diálogo Peça de plástico, selecione o arquivo de peça PFTutorial_complete.ipt e clique em Abrir para adicionar a peça plástica à montagem de molde. Nota: Clique em Sim para fechar a caixa de mensagem que indica que o arquivo não está localizado na rota do projeto ativo.
- Aparece uma mensagem de aviso indicando que há mais de um corpo sólido na peça. Clique em Sim para continuar.
- Com o botão direito, clique em PFTutorial_complete_1, na caixa esquerda, e selecione Renomear. Insira PFTuorial_Top_Shell como o novo nome.
- Desative as caixas de seleção próximo a Solid4, Solid5 e Solid7. O único corpo sólido selecionado na caixa da direita é Solid2.
- Clique em OK para derivar a peça de plástico.

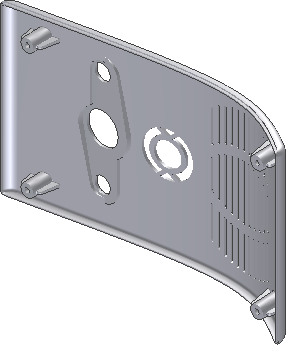

- Clique com o botão esquerdo do mouse sobre a janela de desenho para inserir a peça com a opção de alinhamento padrão. A peça de plástico é exibida, como mostra a próxima imagem.
- Se a opção Solicitar nomes de arquivos foi ativada, clique em OK para aceitar os padrões na caixa de diálogo Nomear arquivo e inserir a peça.
