Criação de rotas de mangueira flexível

Utilize o comando Nova rota com um estilo de mangueira flexível ativo para adicionar uma rota de mangueira flexível ao trecho ativo. É possível decidir a localização na qual deseja salvar a montagem de mangueira flexível que contém a rota de mangueira. É recomendado colocar todas as montagens de mangueira abaixo do trecho principal correspondente.

Para definir a rota, selecione o comando Rota na guia Rota e, a seguir, selecione dois ou mais pontos. O método de criação da rota varia em função do número de rotas incluídos no estilo. Para fornecer um maior controle sobre a forma e a direção da rota, é possível selecionar pontos de rota intermediários utilizando as ferramentas exibidas como guia.

Dica: É possível criar pontos de trabalho dentro da montagem antes de criar a rota para ser possível localizar o segmento de mangueira com exatidão com relação aos pontos chave da montagem.

Criação de uma rota de mangueira com dois acessórios

1. No navegador, ative o trecho que contenha a nova rota.
2. Com um estilo de dois acessórios ativo, clique na guia Trecho de tubulação painel Rota Nova rota .
3. Na caixa de diálogo Criar nova mangueira, forneça um nome e a localização para o arquivo de submontagem de mangueira e clique em Ok.
4. Na faixa de opções, clique na guia Rota painel Criar Rota para começar a rotear.
5. Na janela de desenho, selecione a localização do primeiro acessório:
   • Para conectar outro acessório, pare o cursor sobre o acessório e, depois, clique para definir a conexão.
   • Para conectar um acessório a uma peça padrão do Autodesk Inventor, pare o cursor sobre a peça e clique em uma aresta circular.
   • Para inserir o acessório na janela de desenho, clique em qualquer lugar do fundo.
   Nota: Se necessário, utilize a barra de espaço ou clique com o botão direito do mouse e selecione Próxima conexão para reverter a direção de conexão do acessório.
6. Selecione uma localização para o segundo acessório.
   Dica: Antes de inserir o acessório, é possível alterar a direção do eixo. Para alterar a direção, clique na barra de espaço ou clique com o botão direito do mouse e, a seguir, clique em Selecionar outra direção no menu de contexto.
7. É possível inserir pontos interiores. Clique em sequência desde o acessório de início até o acessório de final ou a extremidade.
   • Para associar um ponto à geometria existente, selecione um vértice, um ponto de trabalho ou pontos centrais em componentes circulares.
   • Para deslocar um ponto a uma distância específica, selecione uma face ou um plano de trabalho.

   À medida que são executadas seleções, aparece uma linha desde o ponto selecionado até a posição atual do cursor. O sistema traça uma linha entre os pontos enquanto as seleções são feitas.

8. Para alterar o deslocamento ao parar sobre uma face, clique com o botão direito do mouse e selecione Editar deslocamento.
9. Na caixa de diálogo Editar deslocamento, insira o valor de deslocamento desejado (com ou sem unidade) e, depois, clique em Ok.

   Uma vez alterado o deslocamento, o novo valor é utilizado até que termine o segmento ou até que seja alterado o deslocamento.

   Nota: Se nenhuma unidade é especificada, a configuração de unidade padrão é utilizada.
10. Quando tiver completado a forma do segmento, clique com o botão direito do mouse e selecione Concluir. Selecione Voltar ou Concluir Rota para sair do modo de rota.

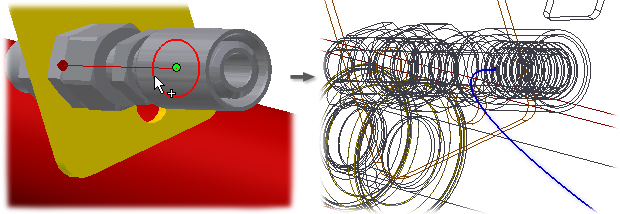

Esta ilustração exibe a rota resultante quando a direção do vetor de rota inicial está correto.

A imagem exibe a rota resultante quando a direção do vetor de rota inicial é incorreto.

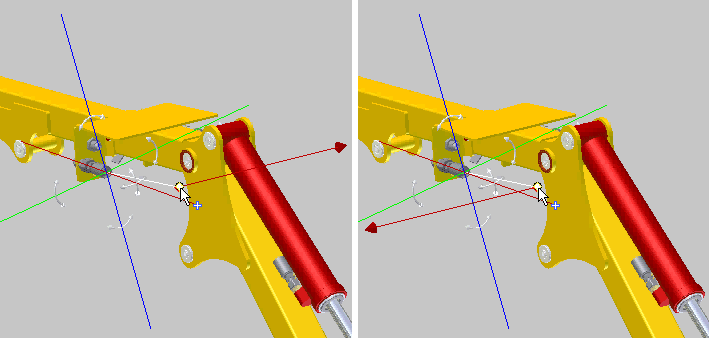

Na seguinte imagem são exibidas duas das seis possíveis direções de coordenadas para o vetor de direção da rota quando é feita referência a um ponto de trabalho existente. Pare o cursor sobre o ponto de trabalho e clique na barra de espaço para passar de uma direção de vetor a outra.

Mostrar como criar uma mangueira com acessórios

Criação de uma rota de mangueira com um acessório ou sem nenhum

Caso só seja utilizado um acessório para a rota, deve ser um acessório de início.

1. No navegador, ative o trecho que contenha a novo rota.
2. Com um estilo de um acessório ou nenhum acessório ativo, clique na guia Trecho de tubulação painel Rota Nova rota .
3. Na caixa de diálogo Criar nova mangueira, forneça um nome e a localização para o arquivo de submontagem de mangueira e clique em Ok.
4. Na faixa de opções, clique na guia Rota painel Criar Rota para começar a rotear.
5. Na janela de desenho, selecione a localização do ponto inicial da mangueira ou do primeiro acessório.
6. É possível inserir pontos interiores. Clique em sequência desde o acessório ou ponto de início até a extremidade.
   • Para conectar um acessório, pare o cursor sobre o acessório e, depois, clique para definir a conexão.
   • Para associar um ponto à geometria existente, selecione um vértice, um ponto de trabalho ou pontos centrais em componentes circulares.
   • Para deslocar um ponto a uma distância específica, selecione uma face.
   • Para selecionar um ponto interativamente, utilize a ferramenta de roteamento ortogonal 3D.

   À medida que são executadas seleções, aparece uma linha desde o ponto selecionado até a posição atual do cursor. O sistema traça uma linha entre os pontos enquanto as seleções são feitas.

7. Para alterar o deslocamento enquanto é definida a rota de segmento, clique com o botão direito do mouse e selecione Editar deslocamento.
8. Na caixa de diálogo Editar deslocamento, insira o valor de deslocamento desejado (com ou sem unidade) e, depois, clique em Ok.

   Uma vez alterado o deslocamento, o novo valor é utilizado até que termine o segmento ou até que seja alterado o deslocamento.

   Nota: Se nenhuma unidade é especificada, a configuração de unidade padrão é utilizada.
9. Ao concluir a forma do segmento, selecione a extremidade, clique com o botão direito e selecione Concluir. Selecione Retornar ou Concluir Rota para sair do modo de rota.

Mostrar como criar uma mangueira sem acessórios
