Montagens flexíveis

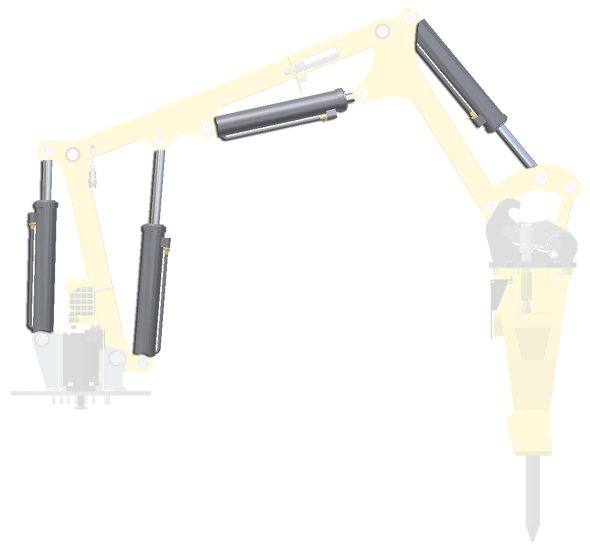

Uma submontagem cinemática, como um pistão hidráulico, costuma ser utilizada várias vezes em um projeto. Cada ocorrência pode aparecer em uma posição diferente para representar o estado cinemático atual do projeto. Com o estado Flexível, cada ocorrência pode ser exibida em uma posição diferente dentro do contexto da montagem principal.

Para ativar e desativar o estado Flexível para uma submontagem, clique com o botão direito do mouse no componente e selecione Flexível. As montagens de conjuntos soldados não podem ser tornados flexíveis.

Uma submontagem não pode ser ao mesmo tempo Adaptativa e Flexível.

Quais são algumas das orientações que devem ser seguidas para utilizar as montagens flexíveis?

• Diferentemente do que acontece com Adaptatividade, quando é alterada a posição de uma submontagem flexível, ela não é alterada.
• As peças não podem ser flexíveis.

Como pode ser utilizada a flexibilidade em representações posicionais e de vistas de projeto?

A flexibilidade costuma ser utilizada juntamente com as representações posicionais para salvar uma montagem em vários estados que possam ser recuperados e representados em vistas do plano e da modelagem de montagem.

Cada exemplar de uma montagem pode ser exibido em uma posição diferente, mas a lista de materiais não é afetada.

Em que diferenciam-se o estado flexível e o adaptativo nas montagens?

Um componente não é pode ao mesmo tempo adaptativo e flexível. Os estados vêm determinados pelas opções do menu de contexto e podem ser ativados ou desativados segundo as necessidades do usuário.

Estes dois métodos são utilizados para avaliar configurações cinemáticas de componentes:
Montagens adaptativas	A montagem é adaptada alterando a posição e o tamanho dos componentes. Os graus de liberdade são deixados em aberto. Todos os exemplares de um componente são afetados igualmente pela adaptação de um tamanho, uma forma ou uma posição. As alterações são salvas nos arquivos dos componentes quando é necessária sua adaptação na montagem.
Montagens flexíveis	O comportamento das montagens flexíveis é similar ao das submontagens adaptativas, exceto que cada exemplar pode ter uma única posição. Além disso, a submontagem não é alterada, diferentemente do que ocorre com uma submontagem adaptativa. Os graus de liberdade ficam em aberto para que a posição dos componentes possa ser alterada. O estado flexível de cada exemplar é armazenado somente na montagem consumidora, não nos diferentes componentes.
