Agora vamos criar um esboço no plano de trabalho. Em uma etapa posterior, é criada uma cópia simétrica deste esboço através do eixo X da peça. É utilizado para cortar ou efetuar a extrusão, partes de material da operação cilíndrica da peça.

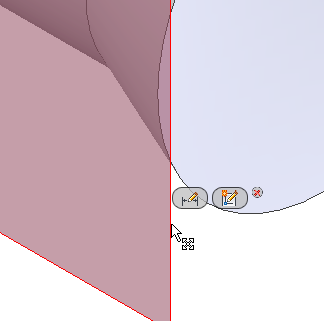

- Clique em uma das quatro arestas do plano de trabalho.
- Quando a barra de ferramentas pequena aparecer, clique no segundo botão da direita, legendado com a dica de ferramentas Criar esboço.

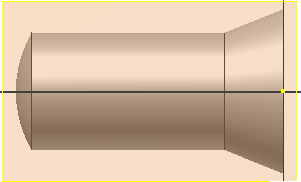

- A vista gira automaticamente em paralelo ao plano XY. Isso ocorre porque a opção Olhar para o plano do esboço ao criar um esboço, na guia Esboço da caixa de diálogo Opções do aplicativo, está ativada.
A nova operação, Esboço 2, é adicionado ao navegador modelo.
