Crie uma operação de encaixe sob pressão em uma peça a partir de pontos de um esboço 2D.
- Crie ou importe uma peça com paredes finas.
- Crie um esboço 2D com pontos correspondentes aos posicionamentos do encaixe sob pressão.
- Clique em
guia Modelo 3D
painel de Peça de Plástico
Encaixe Snap

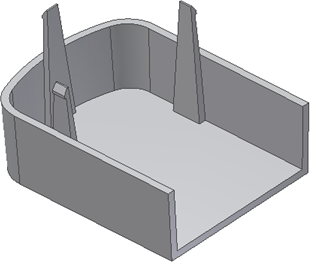

. Assegure-se de que o método de posicionamento seja A partir do esboço. As seguintes imagens usam o estilo Encaixe sob pressão Gancho de encaixe sob pressão em balanço. - Se este for o único esboço com pontos, serão selecionados automaticamente. Caso contrário, selecione os pontos para o posicionamento (Ctrl + clicar para cancelar a seleção).
- As quatro possíveis direções da cada encaixe sob pressão estão alinhadas com o eixo XY do plano do esboço. Clique na seta de direção do gancho para orientar corretamente cada gancho.
- Ajuste os parâmetros da viga e o gancho ou use os manipuladores até que obtenha a forma desejada. Os manipuladores da forma não estão ativos quando a direção do gancho está orientada para abaixo (para facilitar a seleção das direções).
- Assegure-se de que a opção Estender esteja ativada e clique em Ok.
