Em alguns casos, é conveniente que determinadas peças movam como um corpo rígido e uma junta não é necessária. Quanto ao movimento destas peças, o corpo soldado funciona como uma submontagem que se move em uma corrente de restrições em uma montagem principal. Da mesma forma, em outros momentos, os componentes que integram o grupo soldado precisam de graus de liberdade para o movimento na simulação. Tal é o caso do grupo de solda no modelo da serra.
Criar um contato 2D
- No navegador, expanda Grupos móveis.
- Clique com o botão direito do mouse no rolo do seguidor e clique em Reter graus de liberdade. O rolo mantém suas características de movimento.
- Na região gráfica, clique e arraste o seguidor para longe da montagem da manivela da came.
- Na faixa de opções, clique na
guia Simulação dinâmica
painel Junta
Inserir Junta
e na lista, selecione Contato 2D. - Selecione a aresta do perfil da came (1).
- Selecione o esboço circular (2) no componente do rolo.
- Clique em Aplicar. Como pode ver, a geometria do esboço pode ser utilizada para ajudar a definir a simulação.
- Arraste o seguidor até que o rolo entre em contato com a came. Observe que o rolo não penetra. O contato 2D estabeleceu uma relação mecânica entre os dois componentes.

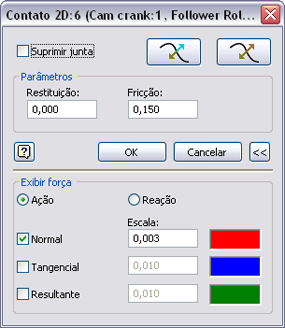

- Defina as propriedades para o contato 2D e exiba o vetor da força. No navegador, clique com o botão direito do mouse na junta do contato 2D e clique em Propriedades.
- Defina os valores de Restituição para 0,0.
- Expanda a caixa de diálogo para acessar a seção inferior. Verifique a caixa Normal e defina a Escala para 0,003.
