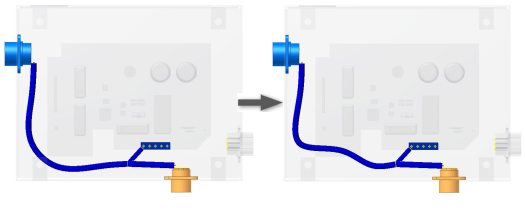

Os pontos de trabalho de segmento são movidos e redefinidos do mesmo modo que como outros pontos de trabalho devem ser movidos e redefinidos. Para sobrepor pontos de trabalho fixos e não fixos, clique com o botão direito do mouse no ponto de trabalho do navegador ou na janela de desenho. Selecione a opção Redefinir ponto e, a seguir, selecione a nova localização. O ponto de trabalho passa a estar associado à nova geometria selecionada. As alterações efetuadas à geometria reposicionam o ponto de trabalho associado.
Os pontos de trabalho fixos podem ser alterados também com a opção Mover/Rotacionar 3D. Para utilizar Mover/Rotacionar 3D, selecione a opção Mover/Rotacionar 3D e arraste o ponto de trabalho à localização que deseja. O ponto de trabalho permanece fixo.
É possível criar vistas de projeto que incluam apenas os componentes necessários para ligar a montagem. Criar uma vista que mostre somente a fiação da montagem de cabos e fios específica também pode ser útil.
Verifique todos os raios dobrados no menu de contexto para verificar se algum dos pontos ao longo do segmento viola o valor do raio da dobra. Verifique se o multiplicador de raio da dobra é definido antes de verificar os pontos. Consulte as informações relativas à verificação de raio da dobra no índice da Ajuda on-line para obter mais detalhes sobre a verificação de raio da dobra.
