Gráfico de entrada

O Gráfico de entrada permite adicionar forças e torques a serem alterados durante a simulação, baseada em outras variáveis independentes.

Adicione uma força externa que dependa da velocidade à junta prismática existente entre o Guia e o jugo escocês. Para gerar um efeito de velocidade, usaremos valores + ou - a fim de definir uma força oposta.

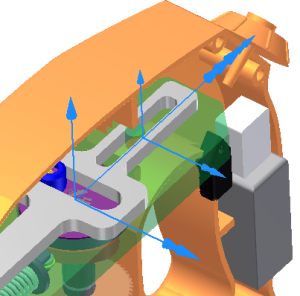

1. No navegador, em Juntas padrão, selecione a junta Prismático (Guia:1, Jugo escocês:1). Quando a velocidade nas estruturas de referência é positiva, as estruturas apontam para fora da extremidade da lâmina. Se as estruturas de referência apontam para a lâmina da serra, é possível editar a junta e alterar ou reverter a direção.

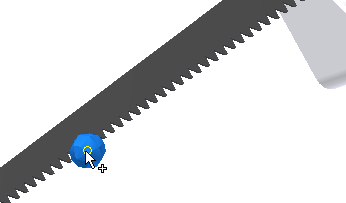

2. No painel Cargas, clique em Força. Selecione um vértice em um dos dentes da serra.

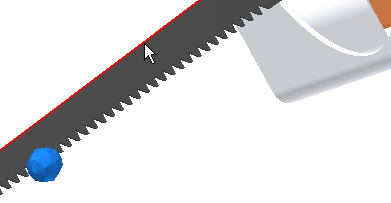

3. O seletor de direção é ativado. Selecione a aresta superior da lâmina da serra que é paralela ao movimento da lâmina.

4. Na caixa de diálogo, clique na seta do Controle de entrada de magnitude para exibir a lista de opções. Clique no Gráfico de entrada.


   Aparece a caixa de diálogo Magnitude.

5. Na caixa de diálogo Magnitude, clique no seletor Referencia.

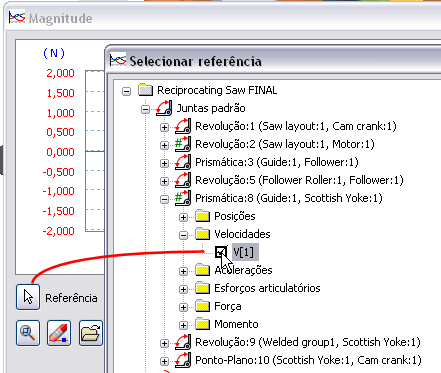

6. Na caixa de diálogo Selecionar referência, expanda Juntas padrão > Prismático (Guia:1, Jugo escocês:1) para visualizar a pasta de velocidades e o conteúdo. Clique V(1) para especificar a velocidade como variável no eixo X do gráfico.
7.
8. Clique em Ok.

   Na região gráfica, o eixo X do gráfico exibe a referência que você especificou.

9. Na seção Ponto de início, especifique X1 = -10 mm/s e E1 = 250 N.
10. Na seção Extremidade, especifique X2 = -0,1 mm/s e E2 = 250 N.
11. Clique duas vezes na região gráfica, à direita do segundo ponto. Esta ação adiciona um novo ponto e cria uma nova seção no gráfico.
    Nota: Também é possível clicar com o botão direito além do segundo ponto e selecionar Adicionar ponto para iniciar uma nova seção.
12. O ponto inicial da segunda seção (X1, E1) é a extremidade da seção anterior e já está configurado. Configure a extremidade da segunda seção em: X2 = 0,0 mm/s e E2 = -250 N.

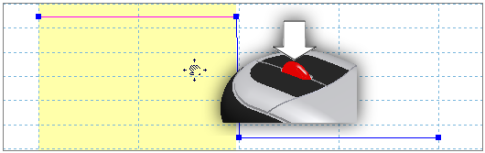

    É possível efetuar um pan dentro da região gráfica. Mantenha pressionado o botão/roda central do mouse e arraste.

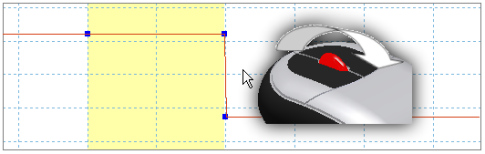

    Se tiver uma roda no mouse, é possível fazê-la rodar para aproximar ou afastar o zoom no gráfico.


13. Adicione uma terceira seção à direita da segunda. Configure a extremidade da terceira seção em: X2 = 10,0 mm/s e E2 = -250 N.
14. Clique em OK para fechar o Gráfico de entrada.
15. Expanda a caixa de diálogo e ative a opção Exibir, situada na parte inferior. Também é possível especificar uma cor diferente para diferenciar visualmente a força.
16. Clique em Ok.
17. Execute a simulação. Não saia do ambiente de Execução.
