Cada tipo de junta define totalmente o local e o movimento dos componentes selecionados. Você pode selecionar a geometria de ponto final ou central para definir uma junta. Também é possível definir condições de relacionamento da junta usando Bloquear e Proteger.
Dica: O tipo de junta mais comum é Rígido, que posiciona um componente e remove todos os graus de liberdade. As conexões parafusadas e soldadas são exemplos de conexão Rígida.
Na faixa de opções, use a
Guia Montagem
painel Relações
Conectar
para inserir uma junta entre dois componentes da montagem.

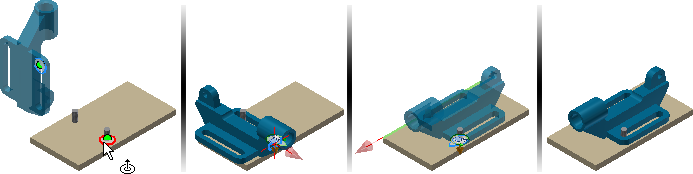

Use Juntar para posicionar os componentes e definir o movimento
Para começar, insira os componentes em um arquivo de montagem.
- Iniciar o comando Juntar.
O tipo de conexão padrão é Automático. Automático determina o tipo de junta de acordo com as seguintes regras:
- A Rotacional é selecionada se as duas origens são circulares.
- A Cilíndrica é selecionada se as duas origens são pontos em um cilindro.
- A Esférica é selecionada se as duas origens são pontos em uma esfera.
- A Rígida é selecionada para todas as outras seleções de origem. Nota: Uma conexão Deslizador não pode ser especificada usando uma regra de seleção.
Selecione a origem no componente em movimentação. Dica: Clique em Ctrl após o componente necessário destacar-se para limitar a seleção para o componente.
Selecione a origem no componente estacionário. - Se necessário, altere o tipo de junta.
Se necessário, use o componente Inverter para reverter a direção positiva.
Se necessário, selecione Alinhar 1 e selecione uma face plana, um ponto ou uma aresta no componente em movimentação para especificar a direção do alinhamento.
Se necessário, selecione Alinhar 2 e selecione uma face plana, um ponto ou uma aresta no componente estacionário para especificar a direção do alinhamento.
Para alterar a direção do alinhamento, selecione Inverter alinhamento. - Clique em Aplicar ou OK para aceitar a operação.
Usar limites para definir a faixa de movimento
Para definir um limite:
- Crie ou edite uma junta.
- Abra a caixa de diálogo. e clique na guia Limites. Dica: Se a caixa de diálogo não estiver disponível, pressione os três pontos na minibarra de ferramentas para exibir.
A disponibilidade das opções Angular ou Linear depende do tipo de junta. Por exemplo, uma junta de rotação suporta limites Angulares, mas os limites Lineares não estão disponíveis.
Nota: Os limites não estão disponíveis para juntas Rígidas. - Defina os valores necessários Início, Atual e Final.
- Clique em Ok.
Uma relação com um limite definido é marcado com um símbolo +/- no navegador.
Bloquear ou Proteger junta
- Bloquear uma relação para manter a posição atual. Bloquear é diferente da fixação de um componente. A fixação elimina todos os graus de liberdade e corrige a posição do componente no espaço. Bloquear elimina todos os movimentos, mas permite que o componente altere a posição quando os componentes relacionados são movimentados.
- Proteger uma relação para avisar se as relações adicionadas violam os graus necessários de liberdade.
Bloquear ou Proteger relacionamento:
- Localize a relação no navegador.
- Clique com o botão direito do mouse na relação e selecione Bloquear ou Proteger no menu de contexto.
- Para remover a condição, desmarque a marca de seleção.
Nota: Bloquear e Proteger não estão disponíveis para restrições.
