- Repita os passos seguidos para criar a operação Curva de contorno usando a face final da aresta da primeira curva de contorno como o novo plano do esboço:

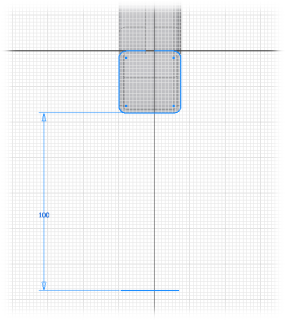

- Como no procedimento anterior, projete as arestas externas do material de chapa e, a seguir, adicione um segmento de linha reta. Este segmento de linha reta deve estar localizado no lado da projeção horizontal longa e paralelo a ela, com um deslocamento de 100 mm. Na curva de contorno anterior, o eixo de revolução estava localizado no lado dos dois segmentos horizontais curtos. Ao colocar o eixo no lado oposto do perfil, a revolução será curvada na direção oposta quando você criar esta curva de contorno.
- Com o esboço completo, crie a operação de Curva de contorno.
O valor do Ângulo curvado é 30 graus, o último valor usado neste comando. É o valor que você usará para esta segunda curva de contorno. A visualização deve ter o aspecto exibido na seguinte imagem.
- Clique em OK para criar o segundo segmento de curva de contorno de 30 graus e fechar a caixa de diálogo.
Como passo final de modelagem, você usará a mesma técnica de esboço e projeção das arestas para criar um esboço que será usado para gerar uma segunda flange de contorno.
