Nesta seção, é criada um canal de refrigeração para o projeto de molde.
O canal de refrigeração faz circular um refrigerador pelo molde para refrigerar o molde rapidamente e uniformemente.
- Na faixa de opções, clique na guia Layout de molde > painel canais e Canais de alimentação > Canal de refrigeração
. - No canto superior direito da janela de desenho, clique em Direita em ViewCube para orientar o modelo.
- Ative a ferramenta de seleção Face. Selecione a localização exibida na imagem seguinte.

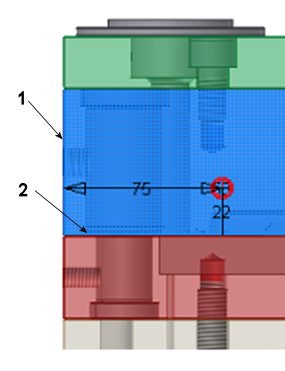

- Selecione a aresta identificada com um 1 (exterior do chanfro) na seguinte imagem como refere a Aresta linear 1.
- Selecione a aresta identificada com um 2 (chanfro) na seguinte imagem como refere a Aresta linear 2.
- Edite as localizações dos eixos X e Y como segue:
- Distância de aresta linear 1 = 75 mm.
- Distância de aresta linear 2 = 22 mm.
- Na lista de extensão da caixa de diálogo Canal de refrigeração, selecione Todo passante.
- Clique na caixa de seleção Simétrico.
- Clique em Aplicar.
- Clique em OK para aceitar os padrões da caixa de diálogo Denominação de arquivo. O canal de refrigeração aparece como é vista na imagem seguinte.
- Repita as etapas do 3 ao 10 para criar mais três canais de refrigeração, como é exibida na seguinte imagem.
- As distâncias de Aresta linear 1 e 2 para cada um dos canais de refrigeração são listadas na tabela seguinte. Assegure-se de selecionar as arestas exteriores e não as arestas chanfradas.
Canal de refrigeração Distância de aresta linear 1 Distância de aresta linear 2 Canal de refrigeração 2 105 mm 22 mm Canal de refrigeração 3 135 mm 22 mm Canal de refrigeração 4 170 mm 22 mm - Clique em Aplicar para criar cada canal de refrigeração. Após criados os quatro canais de refrigeração, clique em Concluir na caixa de diálogo Canal de refrigeração.
