O Inventor oferece efeitos de visualização simples e fáceis de utilizar que permitem o aspecto realista dos modelos na viewport. Os efeitos disponíveis dependem das características do seu hardware de gráficos, do sistema operacional e da configuração do hardware de gráficos do Inventor nas Opções do aplicativo guia Hardware.

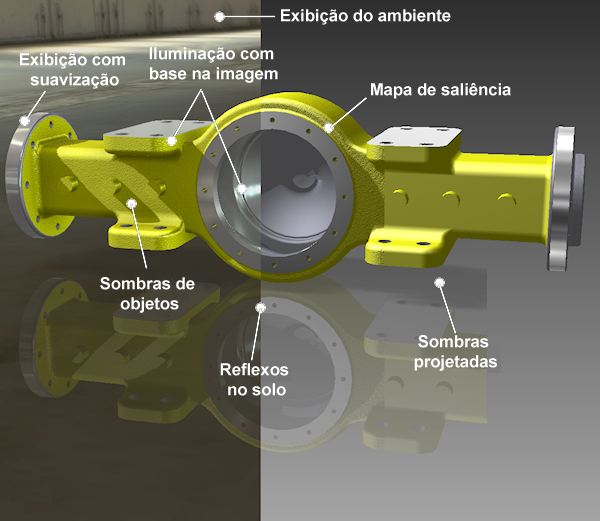

A seguir são ilustrados os efeitos visuais que podem ser experimentados com os diferentes níveis de operação da Autodesk, e a tabela abaixo especifica os requisitos mínimos do sistema para cada nível.
![]() |
|||||
Configuração de gráficos HW |
Qualidade |
Desempenho |
Desempenho |
Desempenho |
Compatibilidade |
Nível de operação da Autodesk | Avançado 4_1 | Completo 3_1 | Médio 3_0 | Básico 2_0 | Herdado |
Capacidade gráfica | DirectX 10.1 Shader Model 4.0 |
DirectX 9 Shader Model 3.1 |
DirectX 9 Shader Model 3.0 |
DirectX 9 Shader Model 2.0 |
DirectX 9 Processo de função fixa |
Memória de gráficos HW | 512 MB (recomendado 1 GB) | 512 MB | 512 MB | 256 MB | 128 MB |
Geração de gráficos HW | 2008 ou posterior | 2005 ou posterior | 2005 ou posterior | 2003 ou posterior | 1998 ou posterior |
É possível consultar o nível de operação da Autodesk em seu sistema de duas maneiras diferentes:
A tabela a seguir indica os efeitos visuais que cada um dos níveis de operação da Autodesk suporta.
Efeito visual | Avançado 4_1 | Completo 3_1 | Médio 3_0 | Básico 2_0 | Herdado |
Visualização com suavização (sem dentes) | X | ||||
Iluminação com base em imagens (IBL) | X | X | |||
Sombras de ambiente | X | X | |||
Sombras de objeto | X | X | X | ||
Estilo visual realista | X | X | X | ||
Mapa de textura | X | X | X | ||
Estilo visual de aquarela | X | X | X | ||
Visualização de ambiente | X | X | X | X | |
Reflexos de ambiente | X | X | X | X | |
Reflexos no solo | X | X | X | X | |
Sombras no solo | X | X | X | ||
Estilo visual de ilustração | X | X | X | X | |
Estilo visual monocromático | X | X | X | X |
