Se o projeto de chapa de metal ocupar grande parte de seu trabalho, é provável que tenha uma grande coleção de ferramentas Punção para criar cortes comuns e especializados e operações de relevo nas peças. É possível utilizar a iFeature de puncionamento de chapa de metal para incorporar estas operações nos modelos de peças de chapa de metal.
É possível criar iFeatures de puncionamento de chapa de metal no ambiente de peças usando esboços e operações que representem a operação do modelo final.
Após salvar o arquivo, utilize as ferramentas do ambiente de iFeature como comandos para converter as iFeatures de puncionamento de chapa de metal em iFeatures vinculadas a uma tabela, alterar as iFeatures de puncionamento e ver o catálogo de iFeatures de puncionamento.
Ferramentas Punção de chapa de metal como iFeatures

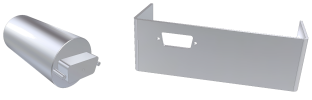

As ferramentas Punção de chapa de metal são iFeatures com atributos adicionais que costumam cortar formas de furo simples ou complexas em uma face da peça. As ferramentas Punção penetram parcialmente a face do modelo e deixam um recorte em relevo, ou cortam e deformam em uma única operação.
Se utilizar a ferramenta Extrair iFeature e selecionar o tipo de iFeature de puncionamento de chapa de metal, é possível especificar dados adicionais durante a criação da iFeature. Estes dados incluem:
- A designação da ID de puncionamento.
- O esboço selecionado para definir uma representação alternativa na planificação.
- O parâmetro de profundidade personalizado que pode ser extraído posteriormente na anotação do desenho.
Ferramenta Punção de chapa de metal para detectar identificações específicas de cada oficina
É possível que sua oficina de fabricação possua um sistema único de identificação de ferramentas. A informação da ID de puncionamento pode ser armazenada com os dados geométricos que definem a operação de peça e, posteriormente, ser extraída nas anotações do desenho.
Operação de puncionamento com uma exibição alternativa no padrão plano
Ao definir a iFeature de puncionamento de chapa de metal com um esboço alternativo, você tem a opção de selecionar uma das seguintes representações da operação de puncionamento se a peça de chapa de metal metal for visualizada como planificação e quando esta for detalhada na vista de desenho:
- Representação completa de operações em 3D
- Representação alternativa de esboço
- Representação de marca de centro
Ferramentas Punção de chapa de metal vinculadas a uma tabela
Frequentemente, as ferramentas Punção de chapa de metal são similares, variando somente em um ou dois parâmetros. Estes tipos de operações aceitam definições de uma tabela de parâmetros. Uma iFeature de puncionamento de chapa de metal pode ser convertida em uma família de puncionamentos vinculada a uma tabela usando o comando Autor de iFeature. As ferramentas Punção vinculadas a uma tabela podem ser editadas posteriormente com a folha de cálculo do Microsoft Excel.
Edições na iFeature de puncionamento de chapa de metal
É possível editar um arquivo de iFeature de puncionamento de chapa de metal ou um exemplo específico da iFeature de puncionamento de chapa de metal inserida, incluídos seus esboços. Para editar o arquivo de iFeature, utilize o comando Apresentar catálogo, procure o arquivo adequado e clique duas vezes para abri-lo. Utilize os comandos de operações conforme necessário para executar as modificações e, depois, salve o arquivo. Os exemplos da iFeature já em uso não são atualizados por alterações executadas ao arquivo de iFeature.
Para alterar uma iFeature de puncionamento de chapa de metal utilizada em uma peça, clique com o botão direito do mouse na iFeature de puncionamento no navegador e, a seguir, selecione Editar iFeature. É possível alterar variáveis como a geometria de posição ou um valor de parâmetro, ou reorientar o sistema de coordenadas, mas não é possível adicionar ou excluir geometria ou parâmetros.
Outras ocorrências do iFeature neste arquivo ou ocorrências inseridas não são afetadas por edições.
Edições na iFeature de puncionamento de chapa de metal vinculada a uma tabela
Assegure-se de criar iFeatures de puncionamento de chapa de metal que contenham todos os parâmetros que deseja incluir em uma iFeature de puncionamento de chapa de metal vinculada a uma tabela. Após converter uma iFeature de puncionamento de chapa de metal convencional em uma iFeature de puncionamento de chapa de metal vinculada a uma tabela, não é possível adicionar ou remover parâmetros.
No entanto, é possível clicar com o botão direito do mouse no ícone de tabela do arquivo de peça onde foi utilizada uma iFeature de puncionamento de chapa de metal vinculada a uma tabela e, a seguir, selecionar a opção Editar tabela. É possível adicionar ou excluir linhas ou alterar atributos de coluna, mas não adicionar ou excluir parâmetros. As alterações afetam somente a iFeature atual de puncionamento de chapa de metal vinculada a uma tabela. Outras instâncias da mesma iFeature de puncionamento de chapa de metal vinculada a uma tabela não são atualizadas.
