Parâmetros em modelos

Os parâmetros podem definir o tamanho e a forma das operações e controlar a posição relativa dos componentes dentro das montagens. Por exemplo, é possível especificar o tamanho de uma placa como Altura = Largura/2 com equações para definir as relações entre os parâmetros.

Também é possível definir parâmetros para relacionar cotas com requisitos funcionais. Por exemplo, é possível definir a área da seção transversal de uma peça para ter certas proporções e resista a uma carga determinada (Área = Carga/Resistência_Material*Coeficiente_de_segurança). É possível vincular uma planilha de cálculo a uma peça ou montagem e controlar os parâmetros a partir das células da planilha de cálculo, ou usando regras iLogic. Os parâmetros também podem ser exportados à lista de materiais e à lista de peças. Finalmente, você pode usar os parâmetros para controlar o comportamento de regras iLogic que você adiciona ao seu modelo.

O comando Parâmetros permite ver e editar parâmetros na tabela de mesmo nome, criar parâmetros definidos pelo usuário e vincular uma planilha de cálculo que contenha os valores dos parâmetros.

Como são criados os parâmetros do modelo?

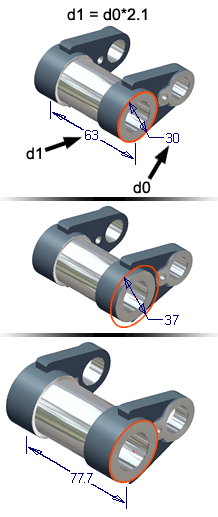

Os parâmetros do modelo são criados automaticamente ao definir-se uma cota de esboço, adicionar uma restrição de montagem ou criar uma operação. Estes parâmetros recebem nomes padrão, como d0, d1, d2, ainda que podem ser substituídos com nomes mais descritivos. É possível inserir expressões nas caixas de edição que definem os nomes e valores dos parâmetros. Também é possível editar as caixas para alterar os nomes e valores dos parâmetros.

É possível criar parâmetros do usuário, que são mais gerais que os do modelo e podem ser utilizados para satisfazer os requisitos funcionais. Os parâmetros do usuário também podem ser controlados usando uma planilha de cálculo.

Ambos os tipos de parâmetros podem atribuir valores e definir relações entre os elementos de um modelo.

Quando as peças são redimensionadas?

Se você utiliza o comando Parâmetros para definir ou editar um parâmetro, clique em Atualizar para aplicar as alterações. Quando você edita uma operação, todos os parâmetros dependentes alteram com a operação.

Como são utilizado os parâmetros em iFeatures?

Quando você cria uma iFeature, é possível selecionar as cotas do esboço e os parâmetros da operação como parâmetros de tamanho. Se você atribuiu nomes aos parâmetros, eles serão incluídos automaticamente na iFeature.

O que são os parâmetros do usuário?

Os parâmetros do usuário são utilizados em equações ou regras iLogic, e eles também podem ser utilizados em expressões para os outros parâmetros. Se você utiliza os mesmos parâmetros em muitos casos, como em forças ou materiais, os defina em modelos utilizados posteriormente para criar novos arquivos de peça. Você também pode derivar parâmetros em seu documento a partir de um arquivo “esqueleto” comum.

O que são os parâmetros personalizados?

Os parâmetros personalizados são criados usando a interface API. Por exemplo:

Os parâmetros personalizados são adicionados automaticamente a um modelo, a uma referência ou a uma pasta de usuário. É possível dar um nome descritivo à pasta de parâmetros personalizados e adicionar qualquer parâmetro de uma outra pasta. Um parâmetro é conservado tanto na pasta original como na de parâmetros personalizados.

É possível excluir uma pasta personalizada e conservar todos os seus parâmetros nas pastas originais. Ou bem, é possível excluir uma pasta personalizada com todos os seus parâmetros, incluídos os que estejam localizados em outras pastas. Também é possível remover parâmetros do grupo personalizado.

O que são os parâmetros de referência?

Os parâmetros de referência são parâmetros controlados; seus valores são atualizados em resposta às alterações em parâmetros de controle. É possível criá-los de várias maneiras:

O que são os parâmetros de texto?

Os parâmetros de texto consistem em séries de caracteres. Exemplos incluem várias cores, formas, estilos ou qualquer outro nome descritivo. Eles podem ser usados em regras iLogic, para controlar parâmetros do Inventor, e em qualquer outra coisa que possa ser controlada por uma regra.

Parâmetros de texto são suportam expressões.

O que são parâmetros verdadeiros/falsos?

Os parâmetros verdadeiros/falsos consistem em valores booleanos verdadeiros ou falsos. Eles podem ser usados em regras iLogic, para controlar parâmetros do Inventor, e em qualquer outra coisa que possa ser controlada por uma regra.

Os parâmetros verdadeiros/falsos não suportam expressões.

O que são os parâmetros de múltiplos valores?

Um parâmetro de múltiplos valores contem uma lista de possíveis valores armazenados. No entanto, como qualquer outro parâmetro, um parâmetro de múltiplos valores tem sempre um único valor. Ele não está automaticamente preso a um dos valores da lista de múltiplos valores, embora você possa fazer isso por meio de uma regra iLogic.

Você também pode adicionar um valor personalizado como uma alternativa para a lista de valores em um parâmetro de múltiplos valores. Normalmente, os valores personalizados são somente utilizados temporariamente e quando necessários.

O que são os parâmetros chave?

Os parâmetros chave são aqueles que você especifica como especialmente importantes. É possível definir um indicador opcional para cada parâmetro chave e, a seguir, utilizar um filtro de visibilidade para visualizar uma "lista curta" destes parâmetros críticos.

Como são utilizados os parâmetros vinculados?

É possível definir parâmetros em uma planilha de cálculo do Microsoft Excel e, a seguir, vinculá-la a uma peça ou a uma montagem. Também é possível vincular parâmetros a partir de qualquer combinação de tipos arquivo de peças, chapa de metal de metals, montagens ou conjuntos soldados. A montagem ou a peça é vinculada através de associações aos parâmetros exportados a partir do tipo de arquivo particular. Ao efetuar o vínculo a partir de uma peça ou montagem, os parâmetros exportados podem ser vinculados de maneira seletiva.

Para utilizar parâmetros exportados de um arquivo para outro, você pode utilizar um arquivo de peça de parâmetro global. Cria um arquivo de peça que contém um conjunto de valores que costumam ser controlados por equações de engenharia. É possível que o arquivo de peça não tenha nenhuma geometria, mas pode conter esboços se você deseja utilizá-lo para um modelo esquemático ou de layout.

É possível utilizar o comando Peça derivada para derivar um arquivo de peça de parâmetros globais em peças e submontagens individuais, e extrair os parâmetros quando necessário. Também é possível utilizar este mesmo fluxo de trabalho utilizando uma planilha de cálculo em lugar de um arquivo de peça. Os parâmetros exportados podem ser derivados de maneira seletiva em peças ou montagens derivadas.

Os modelos esqueléticos podem também fazer referência a outros modelos esqueléticos para administrar a quantidade de informação contida em uma submontagem.

Por outro lado, você pode extrair parâmetros de uma peça para uma montagem dinamicamente. Não é necessário planificar os parâmetros globais, mas, em algum ponto do projeto, deverá utilizar um parâmetro de uma peça em uma montagem. Você pode, por exemplo, utilizar a largura de uma placa em uma peça (profundidade da extrusão) para utilizá-la como restrição de coincidência em uma montagem.

Quais são as pautas para criar parâmetros?

Siga as seguintes pautas para garantir que os parâmetros e peças sejam atualizados de forma previsível:

Importar e exportar parâmetros

É possível exportar os dados do parâmetro para um arquivo xml para tirar uma instantânea dos parâmetros e seus valores. Esta capacidade é útil se deseja transferir parâmetros em um modelo para outro modelo.

Durante a exportação, é possível escolher se deseja incluir todos os parâmetros ou somente os parâmetros críticos.

Os parâmetros podem ser restaurados depois importando os dados do arquivo xml criado durante a exportação.
