Consulte a configuração de visualização padrão para a montagem ativa e crie um desenho de diagrama unifilar.
- Crie um desenho utilizando o modelo Standard.idw.
-
Na faixa de opções, clique em
guia Colocar vistas
painel Criar
Diagrama unifilar
. - Na caixa de diálogo Vista de diagrama unifilar, verifique se o arquivo está configurado como Enclosure_Assembly.iam.
- Clique no menu suspenso Vista de diagrama unifilar e selecione Harness Assembly1. Clique em OK para criar a vista.

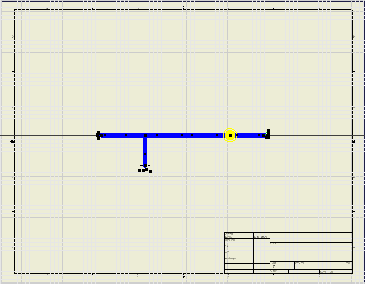

A vista de desenho do diagrama unifilar é criada e o esboço do diagrama unifilar é ativado. A fiação é inserida no desenho, assim como é mostrado.
- Clique com o botão direito do mouse na janela de desenho e selecione Concluir esboço .
- Salve o trabalho com o nome de arquivo Harness Assembly1.idw na subpasta Cabeamento elétrico.
