Ambiente da análise de estrutura

Já está preparado para acessar o ambiente da análise de estrutura.

1. Na faixa de opções, clique na guia Ambientespainel IniciarAnálise de estrutura .
2. No painel Gerenciar, clique no comando Criar simulação. A caixa de diálogo Criar nova simulação é exibida.
3. Altere para a guia Estado de modelo. No menu suspenso Vista de desenho, selecione Padrão. a vista padrão mostra toda a montagem cuja análise é desejada.
4. Clique em OK para fechar a caixa de diálogo.

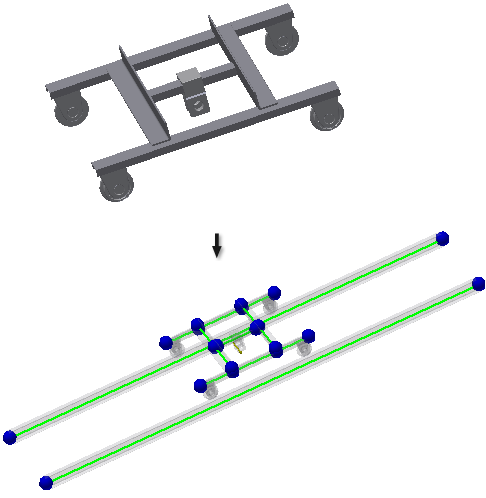

   O modelo de Inventor é convertido automaticamente em nós e vigas idealizados, e é criada uma simulação. Também é exibido o símbolo de Gravidade.



O navegador é preenchido com a estrutura hierárquica das pastas relacionadas com a montagem e a análise.

A maioria dos comandos dos painéis da faixa de opções estão habilitados para uso. Os comandos desabilitados são ativados após executar a simulação.
