Restringir uma peça de cobertura - Colocar a restrição

Finalmente, você deve restringir a peça cobertura com a caixa. O processo é quase idêntico aos passos que você fez restringir a peça painel.

  1. No navegador, expanda a pasta origem alocada dentro da peça cobertura.

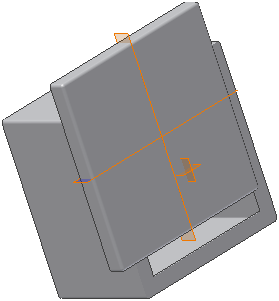

  2. Ctrl-clique no Plano YZ e no Plano XZ, clique com o botão direito no texto de um dos planos e então, selecione Visibilidade.
  3. Pressione C no teclado para ativar a caixa de diálogo Colocar restrição.
    Nota: O uso do teclado é frequentemente o método mais cômodo de ativar os comandos para usuários que estão fazendo a transição do AutoCAD.
  4. Selecione a face da caixa, como mostrado.
  5. Selecione a face interna da cobertura. Clique na próxima figura para obter uma visualização da restrição.

  6. Clique em Aplicar para criar uma restrição. É estabelecido uma restrição de coincidência entre a face interna da cobertura e a face externa da caixa.
