- Para criar um desenho clique em
Novo. - Na caixa de diálogo Criar Novo Arquivo, clique na pasta Modelos e selecione ANSI (in) .idw,e a seguir clique em Criar.
- Salve o documento de desenho como MyAccumulator.idw.
-
Na faixa de opções, clique na
guia Inserir vistas
painel Criar
Base
. A caixa de diálogo Vista do Desenho é exibida. - Na guia Componente selecione Atual em Orientação para utilizar a orientação de vista atual do arquivo de montagem. Mantenha a configuração padrão para o resto das opções. Observe o seguinte:
- A montagem Accumulator.iam está selecionada em Arquivo.
- Está selecionada a representação de vista Padrão e o nível de detalhe Principal.
- A escala da vista é definida em 0.08:1.
- Está selecionada a opção Criar Vistas Projetadas Imediatamente após a Criação de Vistas Base.
- Mova a visualização ao quadrante superior direito da chapa de desenho. Depois clique para inserir a vista.
Nota: Não clique em OK na caixa de diálogo Vista do Desenho. Se clicar em OK, a vista é colocada em uma localização aleatória e finaliza o comando. - Mova o cursor para abaixo para exibir uma visualização da vista projetada. Depois clique para inserir a vista projetada.

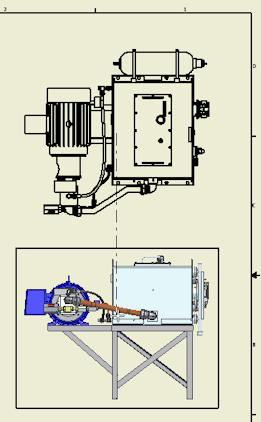

- Clique com o botão direito e selecione Criar. São criadas duas vistas no desenho.
- Salve o documento do desenho.
