caixa de diálogo Criar iMate

Define os pares de restrições chamados iMates para especificar como as peças se conectam ao serem inseridas num montagem. Os símbolos identificam as iMates. Os símbolos exibem o tipo e o estado da iMate. É possível alterar o nome de um símbolo para que corresponda a uma restrição de coincidência em outras peças. Várias iMates podem ser definidas como uma peça única.

Acesso:

Faixa de opções: guia Gerenciar painel Autor iMate

Guia Montagem

Especifica um ou vários tipos de restrições, geometria e nomes de restrições para definir iMates. A primeira restrição especificada é a iMate principal.
Tipo	Especifica o tipo de restrição para coincidir quando a peça é inserida e restringida numa montagem.
		Restrição de coincidência especifica que a face selecionada é posicionada face a face ou adjacente e alinhada à outra face num componente com uma iMate correspondente.
		Restrição de ângulo especifica que o ângulo permitido de uma aresta ou face plana selecionada, quando posicionado em relação a outro componente com uma iMate correspondente.
		Restrição de tangência exige contato das faces, planos, cilindros, esferas ou cones selecionados, com um ponto de tangência num componente com uma iMate correspondente.
		Restrição de inserção exige uma restrição coincidente face a face entre faces planas e uma restrição de coincidência entre eixos ou um componente com uma iMate correspondente.
Seleção	Seleciona a geometria na peça a ser restringida a uma iMate em outra peça.
Deslocamento ou Ângulo	Especifica a distância ou ângulo pelos quais as metades da iMate são deslocadas entre si.
Solução	Mostra a relação definida quando uma peça é restringida a uma iMate correspondente numa montagem.

guia Movimento

Tipo		Restrição de movimento de rotação especifica a rotação de um componente em relação a outro usando uma relação especificada. Faces cilíndricas são padronizadas como relação geométrica entre os cilindros selecionados.
		Restrição de movimento de rotação-Translação especifica como dois componentes transladam entre si usando uma relação definida.
Seleções	Seleciona a geometria em dois componentes para restringi-los entre si. Pode ser especificada uma ou várias curvas, planos ou pontos para definir como são ajustadas entre si as peças.
Relação ou Distância	Relação Para as restrições de tipo Rotação, a relação especifica o quanto gira a segunda seleção quando a primeira gira. Por exemplo, um valor de 4,0 (4:1) gira a segunda seleção quatro unidades para cada unidade que a primeira seleção girar. Um valor de 0,25 (1:4) gira a segunda seleção uma unidade para cada quatro unidades que a primeira seleção girar. O valor padrão é 1,0 (1:1). Se duas superfícies cilíndricas estiverem selecionadas, o Autodesk Inventor calcula e exibe uma relação padrão relativa ao raio das duas seleções. Distância Para restrições de rotação-translação, a distância especifica o quanto a segunda seleção se move em relação a uma rotação da primeira seleção. Por exemplo, um valor de 4,0 mm move a segunda seleção 4,0 mm para cada rotação completa da primeira seleção. Se a primeira seleção for uma superfície cilíndrica, o Autodesk Inventor calcula e exibe uma distância padrão que é a circunferência da primeira seleção.
Solução	Especifica se o movimento é para frente ou inverso. Clique no botão adequado.

Nome e Lista correspondente

É possível selecionar um componente utilizando a caixa de diálogo Inserir componente e selecionar as opções Inserir interativamente com iMates ou Gerar iMates automaticamente no local. Se pelo menos um dos componentes já está inserido na montagem, as iMates são coincididas. É possível aumentar a precisão dos resultados ao criar uma lista correspondente.
Nome	Cria um nome de iMate. É possível inserir um nome ou deixar em branco e um nome padrão será automaticamente criado.
Lista correspondente	Cria uma lista de nomes de iMates. Quando um componente é inserido, a correspondência primeiro tenta encontrar um nome na lista, e então coincide as propriedades iMate.
	Adicionar nome à lista adiciona um nome. Clique neste comando e então insira um nome.
	Excluir nome selecionado remove o nome da lista correspondente.
	Mover para cima na lista muda a ordem dos nomes selecionados.
	Mover para baixo na lista muda a ordem dos nomes selecionados.

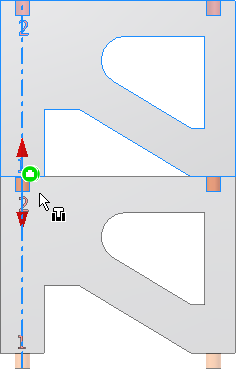

Neste exemplo, vários exemplares de um componente são montados num formato de graduação. Para alcançar isto, é criada uma lista correspondente de iMate, de maneira que o Posto 1 será sempre posicionado no Furo 2.

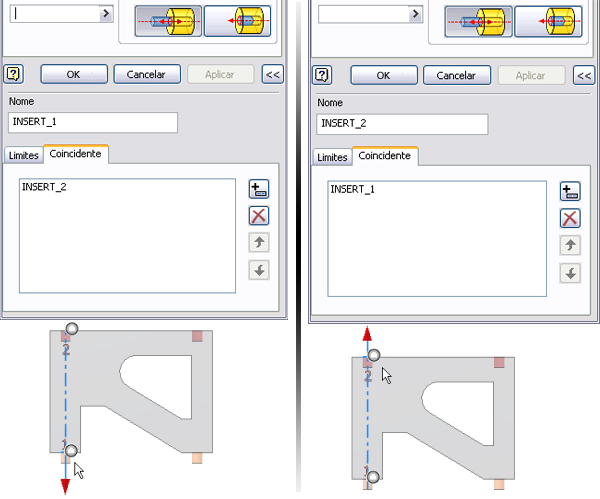

1. Crie uma restrição de inserção de iMate chamada Insert_1 no Posto 1. Amplie a caixa de diálogo e crie a coincidência preferida (Insert_2) como a primeira entrada na lista correspondente.
2. Crie uma restrição de inserção de iMate chamada Insert_2 no Furo 2. Amplie a caixa de diálogo e crie a coincidência preferida (Insert_1) como a primeira entrada na lista correspondente.
3. Insira o primeiro exemplar do componente na montagem.
4. Posicione a segunda instância do componente utilizando a caixa de diálogo Inserir componente. Ative as opções de iMate Inserir interativamente com iMates ou Gerar iMates automaticamente no local.

Nota: Para restringir por completo ao inserir, siga estas etapas para criar Insert_3 e Insert_4 nas operações restantes.
