Definir valores padrão de objeto

Um estilo padrão de objeto é um conjunto de todos os tipos de anotação e suas configurações padrão. Neste exercício, você cria um estilo padrão de objeto personalizado. A seguir, é possível os padrões do objeto para objetos de cota.

  1. Expanda o nó Padrões de objeto e selecione Valores padrão (ISO).
  2. Clique em Novo, e em Nome, insira Padrão de objeto modificado (ISO), e clique OK
    Nota: O estilo de Padrões de objeto modificado (ISO) são automaticamente definidos como o estilo de padrões de objetos atual da norma atual.

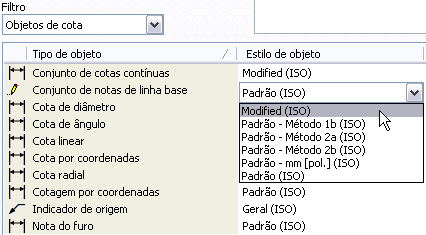

  3. No painel Estilo de valores padrão de objetos, defina o filtro como Objetos de cota.

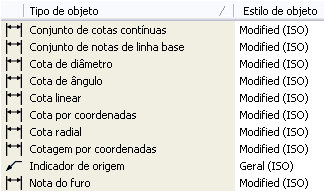

  4. Altere o estilo de objeto para todos os tipos de cota que utilizem o valor padrão (ISO) para Modificado (ISO), como é exibido na imagem seguinte.

  5. Clique em Salvar e Concluir.

    As cotas recém criadas usarão o estilo de cota Modificado (ISO ).

  6. Para atualizar as cotas existentes, selecione as cotas na janela de desenho. A seguir, na guia Anotar painel Formato lista de Estilos, selecione Modificado (ISO ).
