Ambiente da análise de estrutura

Já está preparado para acessar o ambiente da análise de estrutura.

Na faixa de opções, clique na guia Ambientespainel IniciarAnálise de estrutura.
Inicialmente há somente três comandos disponíveis: Criar simulação, Configurações de análises da estrutura e Concluir a análise da estrutura. Por agora, crie uma simulação e revise as configurações na etapa seguinte.
No painel Gerenciar, clique no comando Criar simulação. É aberta a caixa de diálogo Criar nova simulação.
É possível utilizar as configurações da caixa de diálogo para especificar um nome, um tipo de simulação e outras configurações de simulação únicas.

Existem dois tipos de análises de estrutura.
- A Análise estática avalia as condições de carga estrutural.
- A Análise modal avalia os modos de frequência natural.
Nota: Na guia, Estado Modelo você especifica a Vista de Projeto,Posicional e Nível de Detalhe para usar para a simulação. É possível também especificar o membro de iAssembly que será associado com a simulação. A configuração pode ser diferente para cada simulação.
Clique em OK para aceitar a configuração padrão para esta simulação.

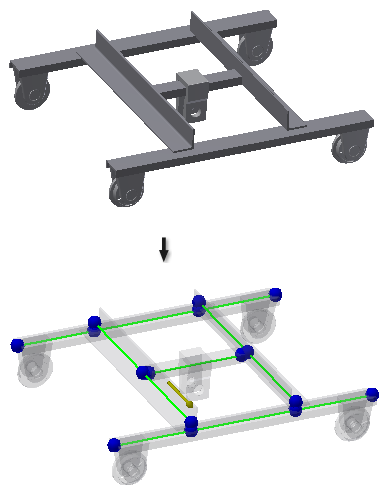

O modelo de Inventor é convertido automaticamente em nós e vigas idealizados, e é criada uma simulação. Também é exibido um símbolo de gravidade.

O navegador é preenchido com a estrutura hierárquica das pastas relacionadas com a montagem e a análise.

A maioria dos comandos dos painéis da faixa de opções estão habilitados para uso. Os comandos desabilitados são ativados após executar a simulação.
