Crie curva de equação 2D e 3D e utilize-as para criar operações.
- Categoria
-
Usuários com experiência
- Duração
-
20 minutos
- Arquivo tutorial utilizado
-
Iniciar um novo arquivo de peça (métrico).
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos emhttp://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.

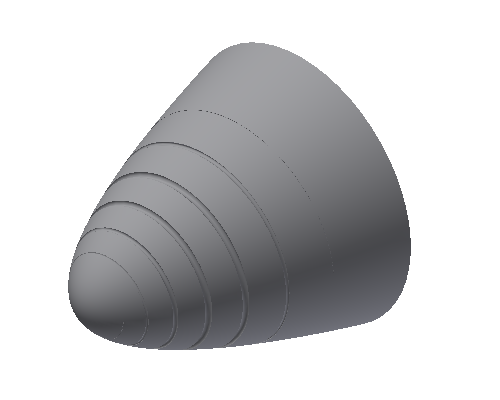

As curvas de equação permitem criar curvas de esboço 2D ou 3D com base em uma equação. Os esboços são usados com Extrusão, Varredura, Elevação ou outras operações para criar sólidos ou superfícies. Neste exercício, você utiliza uma curva de equação para criar um sólido. A seguir, crie uma curva de equação para utilizar como um caminho de varredura para remover material. Por último, crie outra curva 3D de equação para utilizar como guia na operação de varredura.
Objetivos
Neste tutorial, você aprenderá a:
- Criar curvas de equação 2D e 3D.
- Varredura ao longo de uma curva de equação.
- Use uma curva de equação como uma varredura de uma guia da guia.
Pré-requisitos
- Saber como abrir, criar e salvar arquivos de peça no projeto ativo.
- Conhecer os conceitos básicos de modelagem de sólidos.
Dicas de navegação:
- Utilize os botões Avançar ou Voltar na parte inferior esquerda para avançar para a próxima página ou voltar para a anterior.
