Utilize o comando Dividir para dividir faces de peças para que seja possível adicionar uma inclinação , recortar uma peça e remover um dos lados resultantes ou dividir uma peça em dois corpos sólidos. Também é possível utilizar o comando Dividir para fazer divisões de face em corpos sólidos e de superfície e divisões de peças em corpos sólidos.

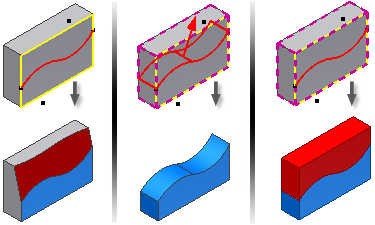

Divide as faces de uma peça, recorta a peça inteira e remove um dos lados resultantes, ou divide um sólido em dois corpos. Dividir face permite que as faces nos dois lados da divisão tenham uma inclinação aplicada. Também permite a seleção de curvas 3D para dividir faces.
Qual geometria pode ser usada como linha de partição?
É possível dividir uma peça utilizando um plano de trabalho ou criando um esboço de uma linha de partição em um plano de trabalho ou face de peça. A linha de partição esboçada pode incluir linhas, arcos e splines. Um corpo de superfície é frequentemente utilizado como uma ferramenta de divisão para o comando Dividir sólido.
As faces divididas podem ter ângulos de inclinação diferentes?
É possível dividir todas as faces em uma ou várias operações e, a seguir, utilizar o comando Inclinação de faces para aplicar ângulos de inclinação individuais para cada face.
