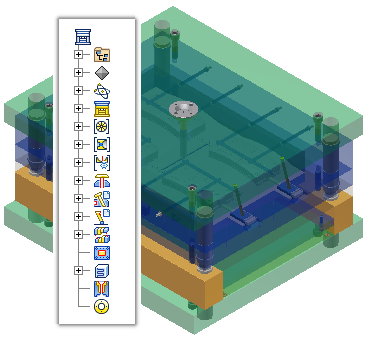

Reveja a estrutura organizacional de um arquivo em uma montagem de molde.
- Categoria
-
Ferramentas
- Duração
-
60 minutos
- Arquivo tutorial utilizado
-
Diretório CoverMold
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos emhttp://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.
Objetivos
O Inventor Mold Design gera uma grande quantidade de arquivos com a criação de uma montagem de molde. Neste tutorial, é possível examinar estes arquivos e descobrir as convenções de nomenclatura e suas funções. Após a conclusão do tutorial, será possível executar as seguintes ações:
- Identificar os arquivos de montagem de molde criados e armazenados no Local do projeto do Windows Explorer.
- Reconhecer os nós adicionados ao navegador Projeto de molde após a adição de operações.
- Reconhecer a hierarquia de arquivos do navegador Modelo para uma montagem de molde. Nota: Este tutorial utiliza o esquema padrão de nomenclatura de arquivos. Clique com o botão direito do mouse no nó Projeto de molde, no navegador Projeto de molde, e selecione Solicitar nomes de arquivo. É possível aceitar nomes e locais padrão ou selecionar outros novos.
Pré-requisitos
- Conclusão dos projetos de tutorial do Inventor Tutorial Suite.
- Conclusão do Sobre este tutorialTutorial.
- Saber como definir o projeto ativo e a percorrer o espaço do modelo com os comandos de Vista. Consulte o tópico de Ajuda do Inventor Guia de Iniciar para obter mais informações.
- É recomendável também compreender como funciona o Centro de conteúdo do Inventor.
Dicas de navegação:
- Utilize os botões Avançar ou Voltar na parte inferior esquerda para avançar para a próxima página ou voltar para a anterior.
