As linhas de centro cosméticas são linhas retas traçadas no esboço de uma planificação, que são convertidas em linhas de dobra com linhas de extensão de dobra. Elas representam dobras que não existem no modelo dobrado, possivelmente dobras reforçadoras ou uma linha de dobra que você deseja inserir em uma porção moldada da planificação. As linhas de centro cosméticas têm atributos de dobra que podem ser recuperados nos desenhos. Elas pode ser sequenciadas usando as técnicas de Anotação de ordem de dobra descritas no exercício anterior.

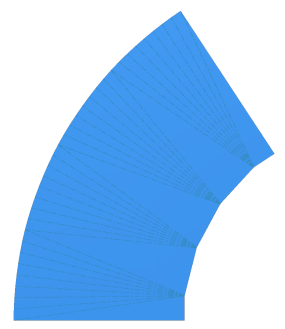

- Clique para selecionar a face da planificação.
Nota: Se você não desativou a opção do aplicativo Projetar automaticamente arestas para criação e edição de esboços, como especificado nos pré-requisitos deste tutorial, este e todos os subsequentes esboços criados neste tutorial incluirão uma geometria projetada desnecessária. - Na faixa de opções, clique na
guia Planificação
painel Esboço
Criar esboço 2D
ou clique com o botão direito do mouse e selecione Novo esboço no menu de indicadores. - Clique em OK, na caixa de diálogo que exibe a mensagem As alterações na planificação são aplicados exclusivamente a esta e, portanto, não serão refletidas no modelo dobrado.

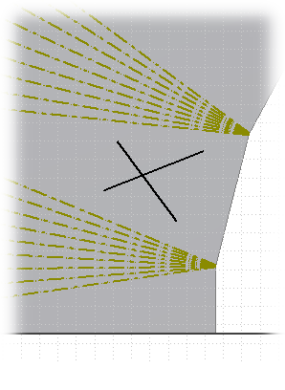

- Desenhe no esboço duas linhas retas como é indicado a seguir:
Nota: Neste exemplo, o tamanho e a posição não são relevantes, por tanto cotas não serão aplicadas. Nos seus projetos, provavelmente você precisará usar cotas para definir com precisão a posição destas linhas. - Clique em
guia Esboço
painel Sair
Encerrar esboço
ou clique com o botão direito e selecione Concluir esboço 2D no menu de indicadores.
A seguir, você converterá as linhas do esboço em linhas de centro cosméticas.
