- Na faixa de opções, clique na
guia Trecho de tubulação
painel Rota
Nova rota
. - No campo Nome do arquivo da peça de rota, na caixa de diálogo Criar rota, digite SD Route.
- Clique em OK.
- Clique em
guia Rota
painel Criar
Rota

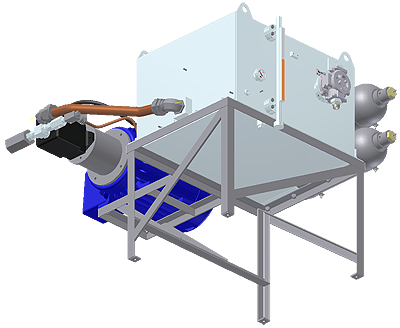

. - Orbite o modelo de forma semelhante à próxima imagem.

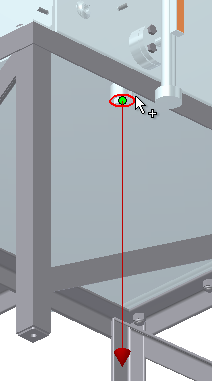

- Pare o cursor sobre a aresta circular.

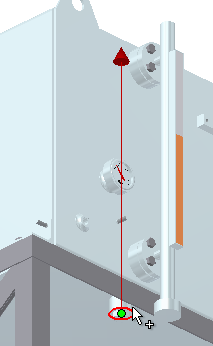

- Pressione a barra de espaço para inverter o vetor de rota.
- Selecione a aresta circular.

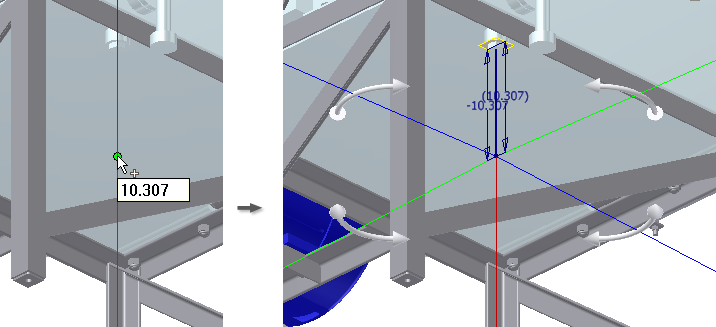

- Selecione o vetor de rota como é exibido na próxima imagem.
Os vetores de cor verde e azul não formam um ângulo reto com o vetor de cor vermelha. Dependendo de como é medido, o ângulo com relação ao vetor vermelho pode ser de 88 ou de 92 graus. O ajuste personalizado especificado no estilo autodrenante determina este ângulo.

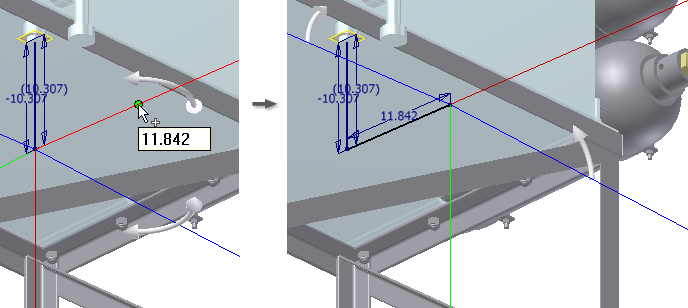

- Selecione o vetor de rota verde, como indicado.

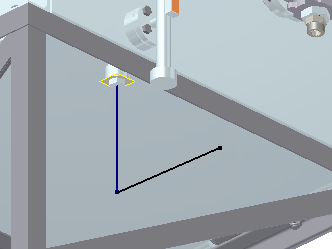

- Clique com botão direito e selecione Concluir.
- Clique com o botão direito e selecione Concluir edição para voltar ao trecho SD Run.
