A pasta Resultados é preenchida com os resultados novamente.
- Amplie o nó Resultados. Por padrão, o traçado Tensão de Von Mises é exibido.
- No painel Exibir, clique em Exibir valor máximo

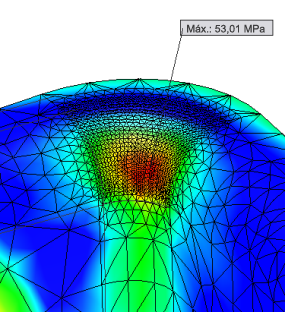

para exibir a localização do resultado máximo. Oculte os componentes que forem necessários para visualizar a localização exata.
Também é possível exibir os valores máximos na Tabela paramétrica para fazer um resumo e comparação com outras simulações. Uma restrição local será adicionada (o valor do resultado máximo para um componente de montagem específico).
- No painel Gerenciar, clique no comando Tabela paramétrica
. - Clique duas vezes em uma célula na tabela e depois em Adicionar restrição de projeto.
- Clique em Tensão de Von Mises.
- Feche a tabela paramétrica.
Para comparar os resultados da tabela paramétrica, verifique as caixas de outros estudos de simulação.
