Limite a extensão da borda em um dos caminhos a dois planos de recorte.
- Crie ou importe uma peça de parede fina como a da imagem seguinte. Nota: A face aberta é tangente contínua.
- Defina dois planos de trabalho e dois pontos de trabalho (veja os círculos vermelhos) ao longo do caminho.
- Na faixa de opções, clique na
guia Modelo 3D
painel Peça de Plástico
Borda
. - Selecione os dois caminhos (exibidos em azul e vermelho na imagem). Nota: Não selecione as arestas de chanfro; deixe o caminho aberto.
- Selecione o eixo Z como direção de extração.

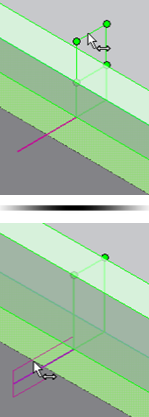

- Use os manipuladores da visualização para ajustar a seção transversal da borda e o volume da folga. É possível arrastar a seção transversal a uma localização mais adequada ao longo do caminho.
- Expanda o seletor Extensão do caminho e selecione os dois planos e os dois pontos. A princípio, o algoritmo da borda faz uma seleção experimental de setores. Use os pontos verdes e amarelos para selecionar as seções que devem ser mantidas ou removidas.
- Clique nos pontos verdes ou amarelos até que a configuração coincida com a da imagem.
- Clique em Ok.
