Operações de fechamento do limite

A operação de fechamento do limite gera uma superfície plana ou 3D a partir de um esboço 2D fechado, um limite fechado ou uma combinação dos dois. O padrão das superfícies é de contato (G0), mas pode apresentar condições de aresta tangente (G1) ou suave (G2) aplicadas a cada aresta de modelo na lista Condição.

Uma vez selecionado o primeiro contorno fechado, é possível começar a selecionar o segundo contorno.

Também é possível ativar a visualização da operação para ver os resultados antes de criar o fechamento.

Arestas de tangente contínua são encadeadas em conjunto. Selecione Cadeia automática de arestas para encadear arestas não tangentes. É possível desfazer a última seleção em uma cadeia de arestas e repetir conforme necessário. É possível excluir um item da lista.

Métodos para definir limite

Seleção de regiões

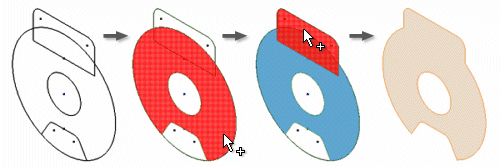

Selecione um ou vários esboços 2D fechados para formar uma região única. Ao selecionar um esboço fechado, a região correspondente é ressaltada na janela de desenho e só é permitido criar um fechamento plano. Essa técnica coincide com a seleção de perfis para Extrusão.

Seleção de esboço

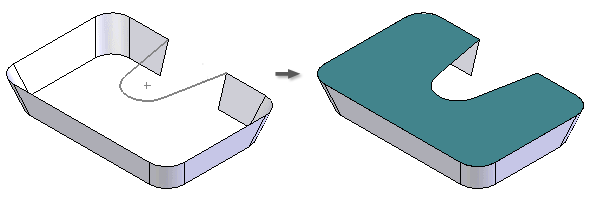

Selecione um ou mais esboços 2D ou 3D fechados para formar um fechamento não plano. Ao selecionar um esboço fechado, a região correspondente é ressaltada na janela de desenho. Uma vez ressaltada a região, é possível utilizar Selecionar outro para selecionar a geometria específica do esboço.

Seleção de arestas

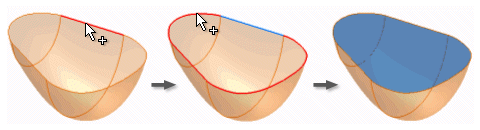

Selecione arestas que definem um contorno fechado. Dado que as arestas contínuas devem compartilhar a mesma condição de aresta, todas as arestas de superfície selecionadas que sejam tangentes ou contínuas com respeito para o item anterior são combinadas. Se a caixa de seleção Cadeia automática de arestas for selecionada, o encadeamento é interrompido na primeira seleção não tangente.

Seleção de arestas e esboços

É possível definir um limite pelas arestas e esboços. Ao selecionar um limite fechado, a região é definida e ressaltada na janela de desenho. Se a visualização estiver ativada, uma visualização também poderá existir.

Em todos os métodos de seleção, o comando Ok é ativado quando é definido um contorno fechado, para que o usuário possa selecionar contornos adicionais. Ao selecionar mais contornos, é possível definir contornos internos e externos que produzam ilhas na superfície. Se uma região plana for selecionada, não será possível selecionar mais contornos.

Condições de aresta

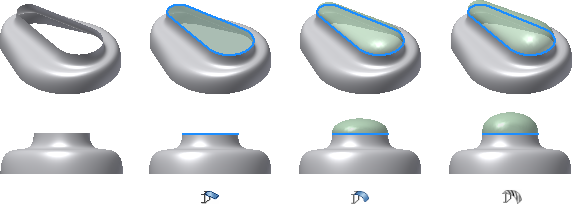

As condições de aresta podem ser aplicadas a cada aresta não pertencente ao esboço no conjunto de seleção de um contorno. Por padrão, todos os segmentos de limite são G0. É possível aplicar as condições G1 ou G2 a arestas não pertencentes ao esboço apenas se tiverem uma única face adjacente. As arestas de limite podem incluir uma combinação de condições G0, G1 e G2. É possível aplicar um fator de peso para G1 e G2.

Dicas para a criação de superfícies do limite
