Criação e edição de desenhos de tubos e tubulações

No ambiente de montagem, as representações de vista de projeto, representações posicionais e representações de nível de detalhe estão preparadas para cumprir previamente as necessidades de projeto. Podem ser associadas a vistas de desenho específicas ao serem criadas ou alteradas.

Para criar um desenho de tubos e tubulações, utilize os modelos de desenho regular. Crie vistas de desenho específicas para anotar a montagem de tubos e tubulações ou rotas e trechos específicos. A seguir, utilize a configuração de desenho apropriada para anotar as vistas do desenho.

Dica: Se precisar de uma grande quantidade de formatos específicos de anotação de desenho, é recomendado associar uma biblioteca de estilos ao arquivo de projeto em lugar de personalizar os modelos do desenho.

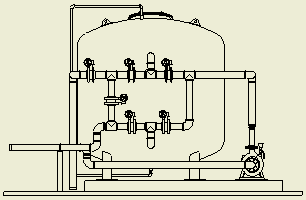

Criação de vistas de desenho de tubos e tubulações

1. Clique em Novo.
2. Na caixa de diálogo Abrir, selecione um modelo de desenho, por exemplo, um arquivo idw ou dwg que contenha normas ativas de tubos e tubulações predefinido personalizado.

   Será ativado em ambiente de desenho.

3. De forma alternativa, personalize as configurações de desenho para este documento de desenho usando o comando guia Gerenciar painel Estilos e normas Editor de estilos . Por exemplo, selecione propriedades de coluna apropriadas para a lista de peças e determine as chaves de agrupamento.
4. Na faixa de opções, clique na guia Inserir vistas painel Criar Base . Selecione o arquivo de montagem, a representação da vista de projeto, representação de posição, representação de nível de detalhe e membro de montagem quando necessário, bem como o resto de opções.
5. Se preferir, utilize os comandos de vista de desenho apropriados para criar outros tipos de vistas de desenho.

   No navegador Modelo, as vistas do desenho que são criadas da vista base são localizadas por debaixo.

Ativação e definição da lista de materiais de tubos e tubulações

1. Uma vez criada uma vista de desenho, clique com o botão direito do mouse na vista base no navegador do modelo e selecione Lista de materiais.
2. No editor da lista de materiais, clique na guia Estruturado ou Somente peças, clique na seta abaixo situada junto a Ver opções, selecione Ativar vista de lista de materiais e, se desejar, edite as propriedades da vista.
3. Com a guia Estruturado ou Somente peças ativada, realize uma das seguintes ações:
   • Substitua os valores de campo na tabela da lista de materiais.
   • Adicione colunas de iProperties personalizadas.
   • Selecione as colunas que deseja adicionar ou remover da tabela da lista de materiais.
   • É possível alterar a numeração das linhas de elementos.
   • Adicione a lista de materiais às notas no Bloco de notas do engenheiro.
   • Exporte uma lista de materiais para um banco de dados externo, folha de cálculo ou arquivo de texto.
   Nota: Para exportar rotas e trechos específicos em lugar da montagem completa de tubos e tubulações, defina as rotas e trechos que não sirvam em Referência na coluna Estrutura da lista de materiais.
4. Clique em Concluído.

   As alterações que forem executadas na lista de materiais são refletidas automaticamente na lista de peças. Isto não é aplicado aos campos estáticos.

Combinação de componentes de tubos e tubulações em uma lista de peças

1. Na faixa de opções, clique na guia Anotar painel Tabela Lista de peças .

   Se não foram ativadas as vistas da lista de materiais, o sistema exibe uma mensagem lhe perguntando se deseja ativar as vistas da lista de materiais. Clique em Sim para continuar.

2. Na caixa de diálogo Lista de peças, selecione a vista do desenho na janela de desenho e defina as propriedades de vista da lista de materiais e propriedades de empacotado.
3. Clique em Ok e coloque a lista de peças em uma posição apropriada.
4. Para executar ajustes, clique com o botão direito do mouse na lista de peças e selecione Editar lista de peças. Por exemplo, utilize o comando Seletor de coluna para selecionar colunas adicionais para a lista de peças.
   Nota: Para obter mais informações sobre as opções de edição disponíveis, consulte Modificação dos dados de uma listade peças .
5. Para alterar o formato da lista de peças, clique com o botão direito do mouse na lista de peças e selecione Editar estilo de Lista de peças.
6. Opcionalmente, para salvar todas as alterações executadas na lista de peças na lista de materiais global, clique com o botão direito do mouse a lista de peças e clique Salvar Substituições de elemento em lista de materiais.
   Dica: Para mover a lista de peças pelo documento de desenho de forma rígida, mova o cursor sobre a lista de peças e verifique que o símbolo seguinte está unido ao cursor. Arraste-o a uma nova posição e solte o cursor.

Anotação de desenhos de tubos e tubulações

Na guia Anotar do desenho, o Autodesk Inventor fornece o mesmo conjunto de comandos de anotação do desenho disponível para os desenhos normais de Inventor. Por exemplo, insira referências numéricas e símbolos para representar os componentes de tubos e tubulações. De forma alternativa, você pode usar a guia Gerenciar painel Estilos e normas Editor de estilos para personalizar estilos e formatos

Além disso, é possível fazer referência à informação que está definida nos estilos de tubos e tubulações e utilizar a informação para anotar as vistas de desenho. Para obter instruções detalhadas, consulte Anotação de desenhos com estilos de tubos e tubulações.
