A seguir, alteraremos a configuração de uma Conexão com Parafuso.
- Clique em Conexão com Parafuso:1 com o botão direito do mouse e, então, selecione Editar com Acelerador de Desenho.
Antes de continuar, veja a relação entre a pilha do hardware na caixa de diálogo e a direção da conexão na janela de desenho.
Observe que o indicador de direção da janela de desenho sempre corresponde à direção de colocação do parafuso.
Ainda que você possa alterar a direção da conexão no modelo, a ordem de empilhamento geral, de cima para baixo, dos componentes, na caixa de diálogo, permanece a mesma. O parafuso sempre é o elemento principal.
- Selecione a miniatura de porca e clique em Excluir para remover a porca da conexão.
- Utilize o mesmo método para excluir as duas arruelas.
- Selecione a miniatura de furo mais próxima da cabeça do parafuso, e então, clique o botão menu.
- Selecione ISO-Cabeça de encaixe para cabeça de parafuso ISO 4762.
- A seguir, altere o tipo de parafuso. Selecione a miniatura de cabeça de parafuso e então, selecione o botão menu.
- Selecione Parafusos de Cabeça Oca do filtro do menu Categoria.

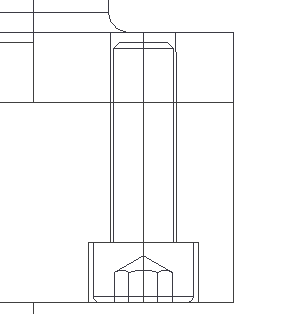

- Selecione ISO 4762.
- Arraste a alça para a cabeça do parafuso encurtar para o comprimento 20 mm.
- Clique em OK.
